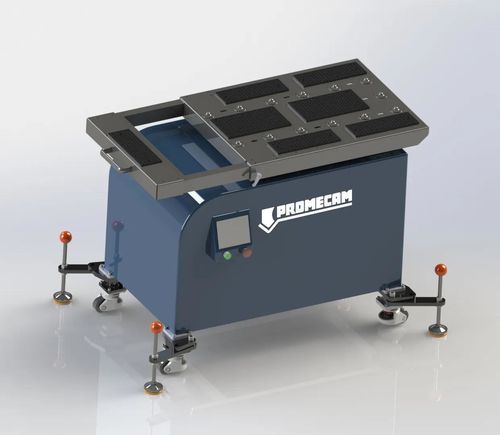

移动式支撑台 Atlas series

产品简介
Promecam Atlas 跟随台是用于折弯阶段支持工件旋转的移动工作台，可简化大型或薄板的搬运与定位。

功能与优势
若支撑不当，大型或薄板在折弯时易发生变形。跟随台提供持续支撑以防止反弯，减少操作人员的体力消耗，降低疲劳和受伤风险，同时可减少所需人员数量，提高车间生产效率。

兼容性
Promecam Atlas 移动跟随台可兼容任何吨位和长度的折弯机。可通过简单操作在车间内不同机器间移动同一台设备，实现灵活使用。

定制与可选项
工作台高度可定制至最高1200 mm。电动R轴（垂直）行程为180 mm，可适配各类模具。可选配件包括：

• 吸盘
• 气动回转台
• 用于增加宽度或长度的扩展件

回转台与支撑面
回转台可轻松旋转大尺寸板材。最大承载能力为300 kg，可支撑重型工件。支撑面覆盖耐刮刷毛，以保护预涂或抛光等易损材料。高度可调以匹配模具高度。

认证
设备通过 CE 认证。Promecam 跟随台已通过与低电压及电磁兼容性相关的机器指令测试。根据要求，Promecam 可为整套系统提供认证文件，以证明操作员/跟随台系统的合规性。

技术参数
Model | Atlas 100 | Atlas 200 | Atlas 300
Table width | 650 mm | 650 mm | 650 mm
Extended table width (optional) | 1700 mm | 1700 mm | 1700 mm
Open/closed table length | 1600 mm/1200 mm | 1600 mm/1200 mm | 1600 mm/1200 mm
Extended table length (optional) | 2200 mm | 2200 mm | 2200 mm
Maximum load at 1 m | 100 kg | 200 kg | 300 kg
Maximum rotation speed | 85 °/s | 40 °/s | 30 °/s
Positioning accuracy | ± 0,25 ° | ± 0,25 ° | ± 0,25 °
Maximum angle of rotation | 75 ° | 75 ° | 60 °
Minimum V-die width | 8 mm | 16 mm | 24 mm
Minimum table height (standard) | 940 mm | 950 mm | 1000 mm
R axis stroke | 180 mm | 180 mm | 180 mm
Overall dimensions | 1250×800×950 mm | 1250×800×950 mm | 1250×800×950 mm
Weight (approx.) | 400 kg | 500 kg | 600 kg
Power | 3,3 kW | 3,3 kW | 3,3 kW
Supply voltage | 230 Vac | 400 Vac | 400 Vac

特性 / 技术规格

• 系列：Atlas 系列（Atlas 100、Atlas 200、Atlas 300）
• 工作台宽度：650 mm（所有型号）
• 扩展工作台宽度（可选）：1700 mm
• 工作台长度（打开/关闭）：1600 mm / 1200 mm
• 扩展工作台长度（可选）：2200 mm
• 1 m 处最大承载：100 kg（Atlas 100）、200 kg（Atlas 200）、300 kg（Atlas 300）
• 最大旋转速度：85 °/s（Atlas 100）、40 °/s（Atlas 200）、30 °/s（Atlas 300）
• 定位精度：± 0,25 °
• 最大旋转角度：75 °（Atlas 100 & 200）、60 °（Atlas 300）
• 最小 V 模宽：根据型号为 8 / 16 / 24 mm
• 最小工作台高度：根据型号为 940–1000 mm
• R 轴行程：180 mm
• 标准外形尺寸：1250×800×950 mm
• 重量：根据型号为 400 kg / 500 kg / 600 kg
• 主电机：3,3 kW
• 可用电压：根据型号为 230 Vac 或 400 Vac
