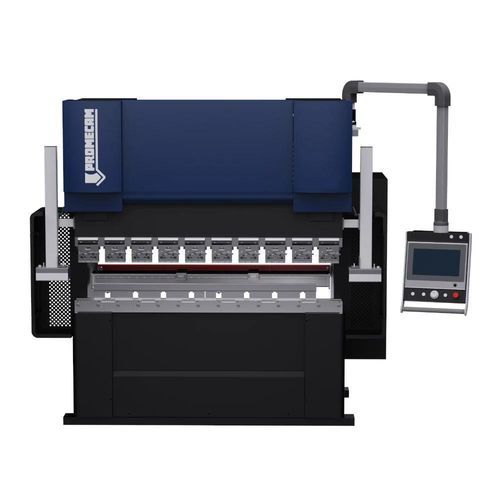

电动压弯机 Spira seriesCNC数控双轴4轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 电动
- 控制类型
- CNC数控
- 后挡板
- 4轴, 双轴
- 其他特性
- 精准, 高速, 高性能, 快速, 同步, 精确
- 压力
最少: 343 kN
最多: 686 kN
- 折弯长度
最少: 1,350 mm
(53.1 in)最多: 2,500 mm
(98.4 in)- 发动机功率
最少: 17.2 kW
(23.39 hp)最多: 42 kW
(57.1 hp)- 机器长度
最少: 2,300 mm
(91 in)最多: 2,990 mm
(118 in)- 机器宽度
最少: 1,610 mm
(63.39 in)最多: 1,900 mm
(74.8 in)- 机器高度
最少: 2,200 mm
(86.61 in)最多: 2,560 mm
(100.79 in)- 打包重量
最少: 4,000 kg
(8,818 lb)最多: 6,500 kg
(14,330 lb)- 日冲压
最少: 410 mm
(16 in)最多: 430 mm
(17 in)- 最大行程
最少: 180 mm
(7 in)最多: 200 mm
(8 in)
产品介绍
产品概述
Spira 系列折弯机为电动折弯机，设计侧重于可持续性和稳定的折弯性能。机器不使用液压油，减少环境影响并消除由温度、老化和吸湿性引起的变动。伺服电机仅在折弯行程中工作，待机能耗极低。
总体配置
所有机型均为两轴（Y1‑Y2）结构，并配备四轴后挡料（X、R、Z1、Z2），以实现精确定位和生产重复性。
技术数据（汇总表）
型号 | Spira 35/1350 | Spira 50/1650 | Spira 70/2050 | Spira 70/2500
吨位 [t] | 35 | 50 | 70 | 70
长度 [mm] | 1350 | 1650 | 2050 | 2500
两立柱间距 [mm] | 1300 | 1300 | 1700 | 2000
喉口 [mm] | 150 | 210 | 300 | 300
行程 [mm] | 180 | 180 | 200 | 200
适配器/工作台开口高度 [mm] | 410 | 410 | 430 | 430
X 轴行程 [mm] | 400 | 400 | 600 | 600
R 轴行程 [mm] | 150 | 150 | 150 | 150
Y1‑Y2 轴功率 [kW] | 2×8.6 | 2×16 | 2×21 | 2×21
平均功率 [kW] | 2.3 | 2.4 | 2.4 | 2.7
外形尺寸 L×W×H [mm] | 2300×1650×2200 | 2600×1900×2200 | 2680×1610×2560 | 2990×1610×2545
重量 [kg] | 4000 | 5000 | 6250 | 6500
顶弧调整（crowning） | 无 | 无 | 无 | 机械式
组成部件与工艺
可靠性原则
采用双伺服方案分别控制 Y1（左冲头）与 Y2（右冲头）轴，使用高速伺服电机，确保高速、精度及优化的使用成本。
所用部件：
环境与能耗优势
Spira 系列不使用液压油，降低环境影响与采购/处理成本。无油设计消除了因温度和老化造成的性能波动。伺服电机仅在折弯时工作，使待机能耗非常低。
CNC 与接口能力
配备 Step Automation 的 CNC 系统，Spira 可处理 3D 模型和程序，提供易用的图形界面。多种选项支持 CNC 与离线软件功能，并可实现 Industrie 4.0 的生产管理、维护和远程监控功能。新一代 ROCK 控制器提供高性能编程与折弯机管理。
LazerSafe 安全系统
LazerSafe LZS-2 激光光栅围绕冲头危险区，检测进入并在有人或物体进入保护区时自动停机。主要技术参数：
主动维护与监测
可选的预测性维护与能耗分析平台持续监控关键部件、早期发现异常以防止质量损失或停机。平台提供机器利用率、能效和能耗成本的仪表盘，支持按可配置时间区间统计，并可与 MES 对接以进行生产成本的详细分析。
特性 / 技术规格
Spira 系列折弯机为电动折弯机，设计侧重于可持续性和稳定的折弯性能。机器不使用液压油，减少环境影响并消除由温度、老化和吸湿性引起的变动。伺服电机仅在折弯行程中工作，待机能耗极低。
总体配置
所有机型均为两轴（Y1‑Y2）结构，并配备四轴后挡料（X、R、Z1、Z2），以实现精确定位和生产重复性。
技术数据（汇总表）
型号 | Spira 35/1350 | Spira 50/1650 | Spira 70/2050 | Spira 70/2500
吨位 [t] | 35 | 50 | 70 | 70
长度 [mm] | 1350 | 1650 | 2050 | 2500
两立柱间距 [mm] | 1300 | 1300 | 1700 | 2000
喉口 [mm] | 150 | 210 | 300 | 300
行程 [mm] | 180 | 180 | 200 | 200
适配器/工作台开口高度 [mm] | 410 | 410 | 430 | 430
X 轴行程 [mm] | 400 | 400 | 600 | 600
R 轴行程 [mm] | 150 | 150 | 150 | 150
Y1‑Y2 轴功率 [kW] | 2×8.6 | 2×16 | 2×21 | 2×21
平均功率 [kW] | 2.3 | 2.4 | 2.4 | 2.7
外形尺寸 L×W×H [mm] | 2300×1650×2200 | 2600×1900×2200 | 2680×1610×2560 | 2990×1610×2545
重量 [kg] | 4000 | 5000 | 6250 | 6500
顶弧调整（crowning） | 无 | 无 | 无 | 机械式
组成部件与工艺
- 速度可控：高性能伺服电机确保稳定、可编程的速度曲线。
- 精度与耐用性：蜗轮丝杠与 C5 钢导轨保证精确运动与长寿命。
- Y 轴定位：定位精度可达 0.005 mm，提升生产重复性。
- 热处理：结构整体进行高温热处理（650 °C），以释放内部应力并防止长期裂纹。
可靠性原则
采用双伺服方案分别控制 Y1（左冲头）与 Y2（右冲头）轴，使用高速伺服电机，确保高速、精度及优化的使用成本。
所用部件：
- 丝杠：Techmation (TW-JP) 或 TSUBAKI NAKASHIMA (JP)
- 推力轴承：NSK (JP)
- 传动带：Gates (USA)
- 机床 CNC：STEP (IT)
- 光栅尺：GIVI Misure (IT)
- 电气元件：Schneider (FR)
- 直线导轨及滑块：HIWIN (TW)
- 后挡料循环丝杠：HIWIN (TW)
环境与能耗优势
Spira 系列不使用液压油，降低环境影响与采购/处理成本。无油设计消除了因温度和老化造成的性能波动。伺服电机仅在折弯时工作，使待机能耗非常低。
CNC 与接口能力
配备 Step Automation 的 CNC 系统，Spira 可处理 3D 模型和程序，提供易用的图形界面。多种选项支持 CNC 与离线软件功能，并可实现 Industrie 4.0 的生产管理、维护和远程监控功能。新一代 ROCK 控制器提供高性能编程与折弯机管理。
LazerSafe 安全系统
LazerSafe LZS-2 激光光栅围绕冲头危险区，检测进入并在有人或物体进入保护区时自动停机。主要技术参数：
- 检测分辨率：约 4 mm，对小物体高度敏感。
- 响应速度：非常快，通常小于 1 毫秒。
- 激光类型：1M 级别激光。
- 高级安全功能：持续监控停止距离、适用于复杂折弯的 Tray/Box 模式、自动消声点管理。
- 兼容性：可集成于多种折弯机类型及非标刀具。
主动维护与监测
可选的预测性维护与能耗分析平台持续监控关键部件、早期发现异常以防止质量损失或停机。平台提供机器利用率、能效和能耗成本的仪表盘，支持按可配置时间区间统计，并可与 MES 对接以进行生产成本的详细分析。
特性 / 技术规格
- 系列：Spira series
- 轴：Y1 - Y2（两轴）；后挡料：X、R、Z1、Z2（4 轴）
- 可用机型与额定吨位：Spira 35/1350 (35 t)、Spira 50/1650 (50 t)、Spira 70/2050 (70 t)、Spira 70/2500 (70 t)
- 工作长度：1350 mm、1650 mm、2050 mm、2500 mm
- 喉深（throat）：150 / 210 / 300 mm，视型号而定
- 主缸行程：180–200 mm，视型号而定
- 适配器/工作台开口高度：410–430 mm
- X 轴行程：400–600 mm
- R 轴行程：150 mm
- Y1‑Y2 轴额定功率：从 2×8.6 kW 到 2×21 kW
- 平均功耗：约 2.3–2.7 kW，视型号而定
- 尺寸（L×W×H）与重量随机型不同（见上表）
- 顶弧调整：大型机型为机械式，部分配置无顶弧
- 结构特点：蜗轮丝杠、C5 钢导轨、热处理结构、高精度 Y 轴定位（0.005 mm）
