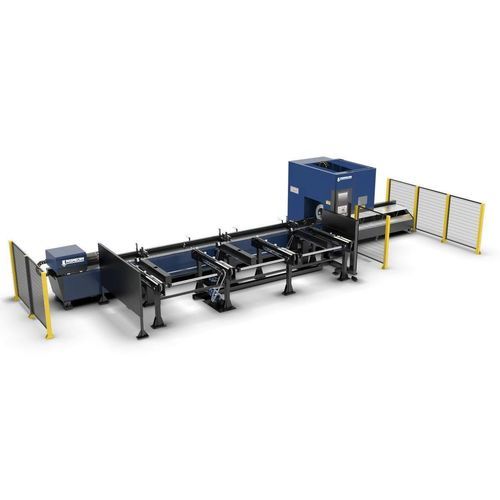

光纤激光切割机 6160/3

用于金属型材管道

产品概述
管材加工具有很大的扩展潜力。Fulgor Tube 光纤激光器使以有限投资进入管材切割市场成为可能。机器坚固且多用途，可加工管材、型材和棒材。可选配管材和型材自动上料系统。

界面与软件

• 4.0/5.0 界面支持高级制图、嵌套与 CAM 编程，便于技术与生产部门对接。
• 对已生产零件和加工时间的反馈流程，支持报价并识别关键点。

人体工程学与生产率
棒材和型材的自动上料系统可减少人工装载操作，提高生产盈利能力。提供系统和自动化解决方案以优化设备效率。

固有品质
Fulgor Tube 系统采用高品质组件制造，包括：

• 切割头：Raytools、Boci 或 Precitec
• 激光光源：MAX 或 Raycus
• Yaskawa 电机
• HIWIN 直线导轨
• Motovario/Neugart 减速电机
• Atlanta 齿条
• NSK 轴承
• Schneider 电气组件

无忧生产与预测性维护
Fulgor Tube 生产依照 Promecam Quality Protocol 进行质量控制。机器可选配 WATT⚙️ 传感器与 Smart mAIntenance 系统，提前检测潜在异常并提供用电、生产时间和设备利用率信息。

最小长度、斜角和卡盘
Fulgor Tube 机器具有 50 mm 的最小加工长度以减少废料。三卡盘机器可在无废料情况下加工整根管材。可选 Bevel 功能用于管材和型材的斜切。卡盘设计以匹配待切管材或型材类型，保障生产效率。

上料器
提供链式或皮带式上料器，用以在不损伤工件的情况下将棒材放置进送料器，适用于薄壁管、表面精细或敏感的型材。

技术数据 — 单卡盘与1个管材支撑的激光切割机（表）
Model | 6160/3 | 6240/3
Laser power [kW] | 3 | 3
Input tube length [mm] | 6300 | 6300
Maximum finished product length at outlet [mm] | 1500 | 1500
Maximum diameter [mm] | 160 | 240
X/Y axis positioning accuracy [mm] | ±0,05 | ±0,05
X/Y axis positioning repeatability [mm] | ±0,03 | ±0,03
Maximum X/Y axis speed [mm] | 110 | 110
Maximum spindle speed [rpm] | 150 | 120
Maximum acceleration [g] | 1,2 | 1,2
Maximum chuck load capacity [kg] | 100 | 300
Machine weight [kg] | 4300 | 5500
Remaining scrap [mm] | 50 | 50
Type/model of CNC | CypCut 3000 | CypCut 3000
Dimensions L×W×H [mm] | 11377×2423×2475 | 11383×2423×2600
Tube outfeed support method | Variable groove support wheel (up to 1500 mm) | Variable groove support wheel (up to 1500 mm)
Tube outfeed support method [optional] | Floating table (up to 3000 mm) | Floating table (up to 3000 mm)
Semi-automatic loading system | Optional | Optional
Fully automatic loading system | Optional | Optional

技术数据 — 双卡盘与1个管材支撑的激光切割机（表）
Model | 6240/3 Max | 6350/6 Max | 9350/6 Max | 12350/12 Max
Laser power [kW] | 3 | 6 | 6 | 12
Input tube length [mm] | 6300 | 6300 | 9300 | 12300
Maximum finished product length at outlet [mm] | 6000 | 6000 | 6000-9000 | 6000-9000-12000
Maximum diameter [mm] | 240 | 350 | 350 | 350
X/Y axis accuracy [mm] | ±0,05 | ±0,05 | ±0,05 | ±0,05
X/Y axis repeatability [mm] | ±0,03 | ±0,03 | ±0,03 | ±0,03
Maximum X/Y axis speed [mm] | 110 | 110 | 110 | 110
Maximum spindle speed [rpm] | 120 | 120 | 120 | 120
Maximum acceleration [g] | 1.5 | 1.5 | 1.5 | 1.5
Maximum chuck load capacity [kg] | 500 | 600 | 800 | 1000
Machine weight [kg] | 14000 | 16000 | 19000 | 25000
Remaining scrap [mm] | 0 | 0 | 0 | 0
Type/model of CNC | CypCut 5000 | CypCut 5000 | CypCut 5000 | CypCut 5000
Dimensions L×W×H [mm] | 16100×3080×3650 | 16100×3080×3650 | 19100×3080×3650 | 22100×5000×2560
Tube outfeed support method | Floating table | Floating table | Floating table | Floating table
Semi-automatic loading system | Optional | Optional | Optional | Optional

特性 / 技术规格

• 商品名称：Fulgor Tube
• Brand: Promecam
• 可选激光功率：3 kW、6 kW、12 kW
• 输入管材长度：常见选项 6300 mm、9300 mm、12300 mm（视型号而定）
• 出口最大成品长度：视型号从 1500 mm 到 6000–12000 mm 不等
• 最大可加工直径：视型号从 160 mm 到 350 mm 不等
• 最小加工长度：50 mm
• X/Y 轴定位精度：±0,05 mm；重复精度：±0,03 mm
• 最大 X/Y 轴速度：110 mm/s
• 主轴转速：某些型号可达 150 rpm，另一些为 120 rpm
• 最大加速度：小型号 1,2 g，大型号 1,5 g
• 卡盘最大承载能力：视型号从 100 kg 到 1000 kg 不等
• 机器重量：约 4,300 kg 至 25,000 kg，视型号而定
• 剩余废料：部分单卡盘型号为 50 mm；多卡盘（Max）配置为 0 mm
• CNC 类型：CypCut 3000（单卡盘）或 CypCut 5000（多卡盘）
• 管材出口支撑：可变槽支撑轮（最高至 1500 mm）或浮动台（可选最高至 3000 mm，或大型型号为标准配置）
• 上料系统：可选半自动或全自动；为精密材料提供链式或皮带式上料器
• 可选 Bevel 功能以实现管材和型材的斜切
