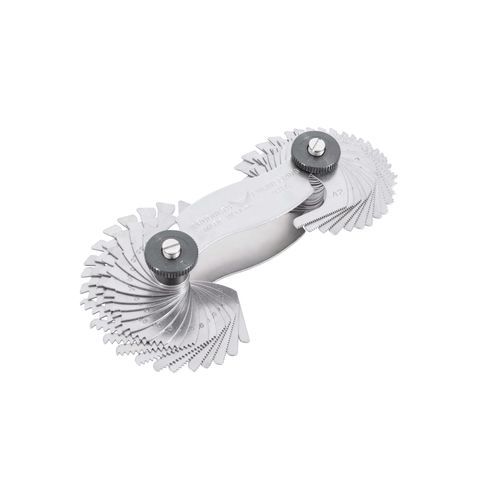

螺纹规 5629

概述
美国制造

包含的刀片
5629：
组 1：4, 6, 8, 10, 11, 11-1/2, 12, 13, 16, 20, 28, 32, 40, 56 英寸
组 2：0.50, 0.75, 1.00, 1.23, 1.50, 1.75, 2.00, 2.50, 3.00, 3.50, 4.00, 4.50, 5.00, 6.00 毫米

5651EM：
组 1：4, 4-1/2, 5, 5-1/2, 6, 7, 8, 9, 10, 11, 11-1/2, 12, 13, 14, 15, 16, 18, 20, 22, 24, 26, 27, 28, 30, 32, 34, 36, 38, 40, 42 英寸
组 2：0.40, 0.50, 0.70, 0.75, 0.80, 0.90, 1.00, 1.25, 1.50, 1.75, 2.00, 2.50, 3.00, 3.50, 4.00, 4.50, 5.00, 5.50, 6.00, 6.50, 7.00 毫米

特性

• 窄型刀片设计，可用于内、外螺纹检查
• 两端锁紧装置可在存放时固定全部刀片，或在使用时固定单片刀片
• 通过将刀片齿与螺纹匹配来确定正确的螺距
• 每片刀片均清晰标注对应的螺纹尺寸
• 套装提供多种尺寸和刀片组合
• 刀片置于坚固的钢制盒中保护
• 可按特殊订单提供任意刀片组合

技术规格

• 产品系列：螺距规（英制 / 公制）
• 产地：美国
• 可用型号 / 变体：5629（28片刀片 / 2组），5651EM（51片刀片 / 2组）
• 覆盖测量单位：英寸和毫米
• 刀片保护：坚固的钢制盒
• 锁定：两端锁紧装置用于固定刀片
• 用途：用于测量/识别螺钉/螺栓的螺距（内外）
• 包装：按组整理的多片刀片套装
