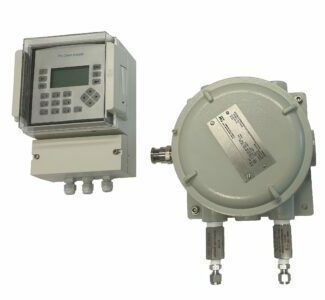

二氧化碳气体变送器 HCT 1000

氢H2氮

产品概述
HCT 1000 是一款热导率变送器（HydroTrans），采用防爆外壳，旨在工业过程控制中对气体浓度进行连续测量。设备装配在具有 IP65 防护的耐候外壳中，适用于恶劣和危险的户外环境。该变送器采用固态热导率（TCD）传感器，可配置用于 H2、He、N2、Ar、CO2 或其他气体，在二元或多组分混合气体中测量。

传感器工作原理
器件通过比较加热测量电阻与环境温度参考电阻之间的热传递来测量目标气体浓度。测量依赖于气体的热导率系数，产生与浓度成比例的物理信号。

传感器描述
传感器结构在薄的电气和热绝缘膜上集成加热器。两条薄膜电阻用于膜的加热和温度测量。硅片上毗邻集成的两条电阻用于补偿环境温度变化。密度低于空气的气体（如 CH4）会降低膜表面温度；密度高于空气的气体（如 CO2）则会升高测量电阻温度。

主要特性

• 固态热导传感器，具有长期稳定性
• 物理测量方法，无需参考气体
• 低功耗，适用于现场安装

参数 / 产品概览（关键数值）

• 型号：HCT 1000
• 测量原理：热导率检测器（固态 TC 传感器）
• 被测量 / 参数：氢气 %（可配置 H2、He、N2、Ar、CO2 等）
• 量程：0 – 10 %
• 精度：±3 % FSD
• 分辨率：0.1 %
• 响应时间（T90）：3 s
• 流量要求：约 1 l/min
• 工作压力：0.1 – 20 bar
• 气体温度范围：0 – 50 °C
• 输出：4–20 mA、报警、RS232
• 供电电压：10–35 V
• 显示：图形显示
• 外壳 / 防护：防爆外壳；IP65
• 连接：6 mm
• 尺寸（宽 x 高 x 深）：120 x 160 x 65 mm
• 重量：2 kg

标准特性

• 独特的长寿命固态 TC 传感器设计
• 无需参考气体
• 温度控制的 TCD 在宽温度范围内提供优异的零点和量程稳定性
• 防爆外壳设计，适用于危险区域
• 适合户外安装的坚固耐候外壳
• 线性化的 4–20 mA 信号输出，便于过程集成
• 小巧紧凑的设计，节省空间
• 安装简便

应用领域

• 电厂：涡轮发电机吹扫气体中 H2 纯度分析
• 石化厂：回收气流和尾气处理过程中的 H2 纯度分析
• 空气分离装置：散装气体纯度监测及气瓶校验
• 热处理：退火炉保护气监测
• 电解：含 O2 环境中的 H2 分析
• 燃料电池开发：燃料气体纯度分析及重整器效率测试

技术规格

• 型号：HCT 1000
• 测量原理：热导率检测器（固态 TC 传感器）
• 参数：氢气 %（可配置）
• 量程：0 – 10 %
• 精度：±3 % FSD
• 分辨率：0.1 %
• 响应时间（T90）：3 s
• 流量：约 1 l/min
• 压力：0.1 – 20 bar
• 气体温度：0 – 50 °C
• 输出：4–20 mA、报警、RS232
• 供电：10–35 V
• 显示：图形显示
• 防护等级：IP65，防爆外壳
• 连接：6 mm
• 尺寸：120 x 160 x 65 mm
• 重量：2 kg
