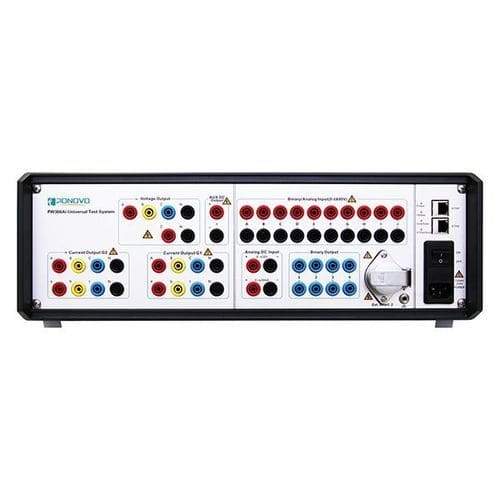

功率测试仪 PW366Ai

性能网络电动

概述
PW366Ai（12×20A，4×300V，8 光纤端口）是新一代继电保护测试装置，兼具传统继电器测试功能和基于 IEC61850 的数字继电器测试能力。其提供高功率、高精度的模拟输出、丰富的二进制 I/O 及光纤/以太网接口，可在不改线的情况下自动化完成距离、过流、方向、频率、反时限、差动等多种保护测试，适用于电力公司、发电厂、继电器与面板制造商、检测机构和高校。

主要特点

• 12 路电流输出（每路 20 A）和 4 路电压输出（300 V），输出功率大、信号稳定、精度高，适用于多种继电器测试。
• 丰富的 I/O：10 路二进制输入、8 路二进制输出、2 个计数器和 12 路低电平输出，支持序列与远程测试。
• 二进制输入门限可调（0 至 ±600 VDC）或无源接点配置；辅助直流电源 0–300 V。
• 配备 8 个可切换光纤/以太网端口，完整支持 IEC61850（SV/SMV、FT3 发送/接收）及 GOOSE 发布/订阅。
• 模拟量与数字量可同时输出，GOOSE 订阅期间也可接收二进制输入信号。
• 内置 GPS，支持 IRIG-B 与 IEEE1588（PTP）同步，满足时序一致性测试需求。


• 支持通过 RIO/XRIO 文件导入继电器设置到模板，并将设置与测试模板关联。
• 提供多种免费继电器模板实现自动化测试；支持 MU 稳态/暂态测试、时间同步测试与时钟保持检查。
• 模块化设计（6 个模块），便于拆装与现场维护。


应用

• 为传统继电器测试提供电流与电压输出，并通过可切换的光纤/以太网端口支持基于 IEC61850 的数字继电器保护测试。
• 支持模拟输出、二进制输入/输出、SMV 发送/接收以及 GOOSE 发布/订阅，满足完整的保护验证需求。
• 可模拟异常 SMV/GOOSE 报文（如帧丢失、抖动、序列错位、延迟偏差、延迟变化、序列号偏差、异常质量等）和异常 GOOSE 情形，用于鲁棒性和网络故障测试。
• 支持独立配置 SV 与 GOOSE 端口，便于数字保护测试和网络分析。


信号类型表
1 - 模拟输出 + 二进制输入（用于测试传统继电器）
2 - SMV 发送 + GOOSE 订阅（用于测试全数字继电器）
3 - 模拟输出 + GOOSE 订阅
4 - SMV 发送 + 二进制输入
5 - 模拟输出 + 二进制输入 + GOOSE 订阅
6 - SMV 发送 + 二进制输入 + GOOSE 订阅
7 - 模拟输出 + SMV 接收（用于测试合并单元 MU）
8 - SMV 接收 + GOOSE 订阅（用于网络分析）

技术规格

• 型号：PW366Ai
• 电流输出：12 通道，每通道 20 A
• 电压输出：4 通道，300 V
• 光纤端口：8（可切换光纤/以太网端口）
• 二进制 I/O：10 路二进制输入，8 路二进制输出
• 计数器：2
• 低电平输出：12
• 二进制输入门限：可调 0 至 ±600 VDC 或无源接点
• 辅助直流电源：0 至 300 V
• 数字协议支持：IEC61850（SV/SMV、FT3）、GOOSE 发布/订阅
• 同步：内置 GPS；支持 IRIG-B 与 IEEE1588（PTP）
• 文件导入：支持 RIO 与 XRIO 文件导入继电器设置到模板
• 支持的测试：常规继电器测试（距离、过流、频率、方向、反时限、差动）、MU 稳态/暂态、时间同步、时钟保持检查
• 设计：模块化（6 个模块），便于拆装
