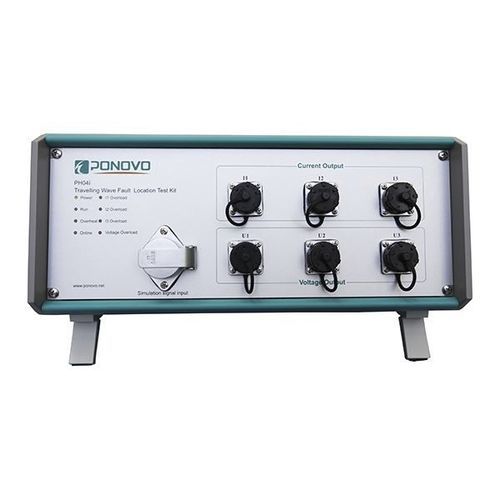

故障定位系统 PH series

PH 系列行波故障定位继电器/设备测试装置是为满足行波故障定位设备和具有 TWFL 功能的继电保护装置的测试和验证需求而开发的新型装置。 PH 系列行波故障定位测试装置具有三相宽带高速电流输出通道，可高质量地回放完整的行波故障信号。软件具有故障回放功能，既可根据电力系统故障电流行波的 EMPT 仿真波形数据输出相应的行波信号，也可输出变电站或其他任何实际现场测试记录的行波数据。同时，软件支持读取和编辑 Comtrade 格式的数据文件。此外，还可选配定制的自动测试软件，支持创建和回放用户定义的波形，以方便在实验室进行校准。 用于行波故障定位测试的 PH 系列可通过与 PH 系列验证平台配合使用的 GPS 附件进行时间同步，最终完成 2 个不同地点的 2 个行波故障定位设备/保护继电器的远距离传输验证。 通过 D/A 和电流/电压通道输出行波波形文件，PH 系列验证平台可用于模拟行波故障信号，将其输出到待测设备中。这样，行波故障指示设备就能接收到故障信号，并计算出故障位置点和距离等结果。
