激光振动传感器 VibroFlex

光学光纤狭小空间

概述

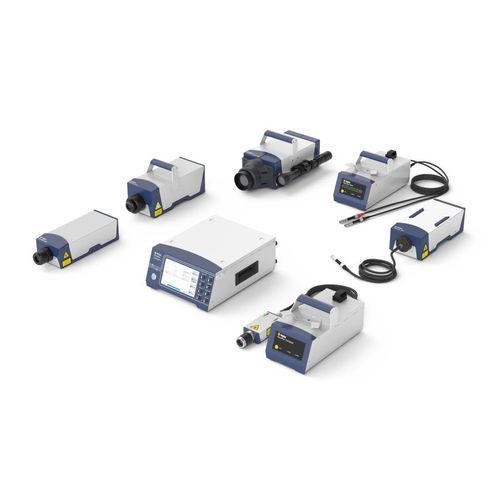

VibroFlex 是一款模块化的非接触振动测量平台，将多款专用传感器探头与 Connect+ 前端和 VibSoft 软件结合，覆盖从微观结构到大尺度远距离目标的振动测量需求，适用于研发、生产测试与质量保证。

主要特性

• 模块化设计：可互换探头以适配不同应用场景（微观到远距）。
• 带宽可配置：DC 至 32 MHz。
• 位移分辨率：亚皮米级。
• 速度测量能力：最高 ±30 m/s。
• 支持光纤探头以访问受限或难以接近的位置。
• 差分光学用于两点间相对运动测量。
• 集成摄像头用于精确激光定位和测试记录。
• 可在暗色、油污、镜面及高温表面上可靠测量，无需表面预处理。

Connect+ 前端（核心单元）
提供相位同步参考通道、基于编码器的阶次分析输入、内置信号发生器以支持传递函数测量，并可构建 PTP 同步的多台振动仪系统。通过 VibroLink 提供以太网和 Wi‑Fi 连接用于数据传输与控制。

传感器探头（示例）

• VibroFlex Xtra Fiber — 远程光纤探头，适用于受限或嵌入式环境。
• VibroFlex Fiber — 光纤探头，便于狭小空间访问及相位稳定的相对测量。
• VibroFlex Compact — 紧凑型探头，适合受限测试和显微物镜微观分析。
• VibroFlex Neo — 高分辨率探头，适用于透过透明介质（玻璃、水）或气候箱内的测量。
• VibroFlex QTec — QTec® 多路径干涉探头，在油污、反光或旋转表面提供更佳信噪比。
• VibroFlex Range — 远距探头，支持对 500 米及以上目标的非接触测量。

软件与工作流
VibSoft 用于数据采集与分析，覆盖从原始信号采集到时频域分析与传递函数测量的完整流程；VibroLink 提供基于以太网或 Wi‑Fi 的数据传输（TCP‑IP）并支持 PTP 同步的多通道测量。

应用与优势

• 研发：适用于模态分析与传递函数分析，提供全带宽与高时间分辨率。
• 生产测试与 QA：快速、非接触且无磨损的检验，适合通/断判定。
• 现场与长距离测量：适用于结构与设备的远程监测。
• 受限空间与显微测量：光纤访问与显微物镜支持微观测试。

亮点汇总
1. 经过验证的平台，全球数千台安装案例。
2. 通过专用探头与灵活输入实现最大的测量灵活性。
3. VibSoft 与 VibroLink 集成硬件、软件与数据流的工作流。
4. 面向未来的模块化概念，便于按需扩展。
5. 提供灵活的支持模式，包括租赁与测量服务。

技术规格

• 带宽：可配置，覆盖 DC 至 32 MHz。
• 位移分辨率：亚皮米级（取决于系统配置）。
• 速度范围：最高 ±30 m/s。
• 参考与输入：相位同步参考通道、编码器/转速计输入。
• 信号发生器：内置，用于传递函数与激励测量。
• 同步：支持 PTP 用于多台振动仪同步测量。
• 连接：VibroLink 数字接口（以太网、Wi‑Fi、TCP/IP）与 VibSoft 控制。
• 输出：位移、速度与加速度的同步输出。
• 传感器选项：光纤探头、差分光学、显微物镜、长距光学（>500 m）、QTec® 多路径干涉用于最佳 SNR。
• 测量表面：适应暗色、油污、镜面与高温表面，无需预处理。
• 适用场景：研发、生产测试、结构健康监测、受限空间测量与远程监测。
