操控电子设备机柜 SHSN

开关落地式IP54

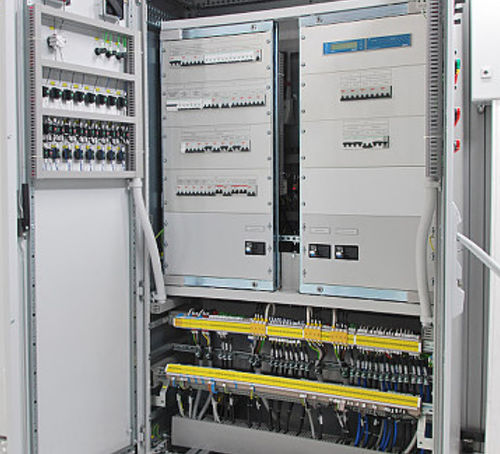

辅助柜（以下简称 SHSN）是为公共电动交通（有轨电车、无轨电车）牵引变电站的辅助电路供电而提供的。 SHSN 是单面维护柜，防护等级为 IP 54，符合 IEC 529 和 EN 60 529 的要求。 由于设计新颖、内部空间利用合理，新型辅助柜取代了上一代的 SHSN-1М、SHSN-2М、SHSN-3М 三种柜子，这些柜子至今仍在大多数牵引变电站运行。 SHSN 控制装置分为两组： 第一组 - 日常开关中最常用的控制器，位于柜门上； 第二组 - 日常开关中较少使用的控制装置，位于柜内的两个旋转框架上。 继电器和接触器设备以及保护和自动化设备安装在旋转框架后面的安装面板上。 这种设计方案具有应用灵活性和可维护性，设备安装和调整效率高，可维护性强。 在功能上，SHSN 可连接三个输入端： 两个来自辅助变压器； 一个来自电压为 0.4 千伏的城市电源输入。 机柜配有自动转换开关，以防某些输入端失去供电。 机柜内安装有欧洲知名制造商生产的现代可靠的数字式四区电表，用于测量变电站加热所消耗的有功功率。 SHSN 设备采用世界领先制造商的继电器开关设备，如施耐德电气（法国）、ABB（德国）等。
