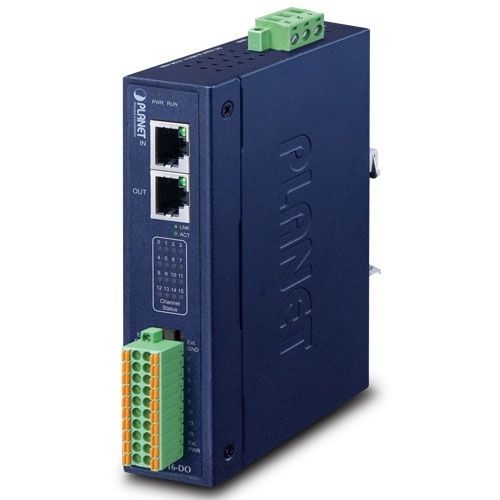

数字I/O模块 IECS-1116-DO

EtherCATRJ4516通道

利用 EtherCAT...NET 推动数字化转型 IECS-1116-DO 是一款工业 EtherCAT 从站 I/O 模块，配备 EtherCAT 协议，适用于当今的分布式工业应用。IECS-1116-DO 提供高密度数字输出通道，并具有 3750 VDC 隔离保护。IECS-1116-DO 体积小巧，采用 DIN 导轨安装，可轻松安装在机柜中。灵活的安装IECS-1116-DO 是理想的高速分布式系统解决方案，具有安装快捷、实时连接状态监控、宽范围电源输入和工作温度等特点，可提高工作效率，适用于恶劣环境。此外，该模块还配有 2 个 10/100BASE-TX RJ45 端口。通过 EtherCAT 技术，可支持多达 65,535 台设备组成的网络，而不受拓扑类型（线型、总线型、树型、星型或任何排列方式）的限制。同步EtherCAT 从站是一种电子设备，以一定的间隔（周期）执行循环序列计算和/或数据复制任务。EtherCAT从站的工作周期（例如从几微秒到几毫秒不等）可从不同来源获得。EtherCAT 节点可以测量离开和返回帧之间的时间差。IECS-1116-DO 配有一个 3 针直流电源输入连接器，并配有用于安装电源的螺钉。采用电源磁性保护设计，可避免因错误接线而烧毁设备。IECS-1116-DO 采用 IP40 金属工业外壳，具有很强的抗电磁干扰和抗电涌能力，这些干扰和电涌通常出现在工厂车间或没有空调的路边交通控制柜中。它采用通风结构，无需冷却风扇，因此运行时没有噪音。用于工厂自动化的工业级 EtherCAT 从站模块IECS-1116-DO 是一款 EtherCAT 从站 I/O 模块，具有隔离 16 通道输出，适用于分布式工业应用。每个模块都配备了高密度 I/O（最多 16 点）和强大的功能，而且体积小巧。采用 DIN 导轨设计和 EtherCAT 技术的菊花链布线方式，使模块的现场安装变得非常简单。此外，IECS-1116-DO 还能与 IECS-1116-DI 进行多种 I/O 组合。内置隔离式 16 点数字输出2 个 RJ45 总线接口输入状态 LED 指示灯可拆卸端子台连接器9 ~ 48V DC 宽输入电压范围和高输出电流（700 mA/ch）支持 EtherCAT 分布式时钟（DC）模式和同步管理器（SyncManager）模式EtherCAT 一致性测试工具已通过验证数字输出通道 16 输出类型集电极开路（灌）负载电压 3.5 ~ 50V 最大负载电流 700 mA/ch。负载电流每通道 700 mA光电隔离3750 VD通信接口连接器2 个 RJ45 端口协议EtherCAT站间距离最大为 100 米（100BASE-TX）。100m (100BASE-TX)数据传输介质以太网/EtherCAT 电缆（最小 cat5），屏蔽电源输入电压范围 9~48V DCP功耗最大 4W 机械尺寸（宽 x 深 x 高）32 x 87.8 x 135mm安装DIN 导轨和壁式安装外壳材料IP40 金属环境工作温度-40~75 摄氏度存储温度-40~75 摄氏度相对湿度5~95%（无冷凝）订购信息：IECS-1116-DO - 带隔离 16 通道数字量输出的工业 EtherCAT 从站 I/O 模块
