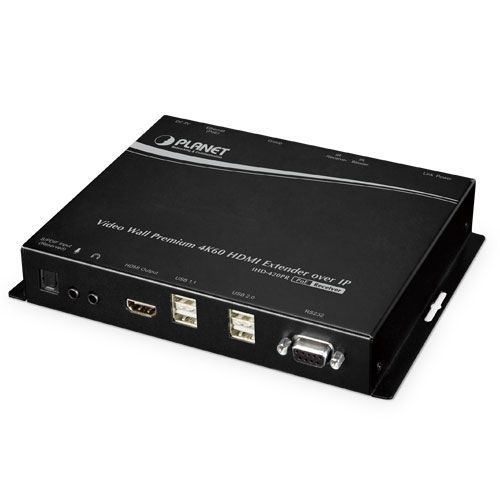

视频接收器 IHD series

IP音频RS232

超高品质 4K/60 HDMI 电视墙...NET IHD-420 HDMI/USB 扩展器电视墙（带 PoE）提供出色的 4K 视频分发解决方案，每秒 60 帧，可实现高效、有效的广告部署。IHD-420 系列是发射器 IHD-420PT 和接收器 IHD-420PR 的组合。IHD-420 系列是发射器 IHD-420PT 和接收器 IHD-420PR 的组合，可用作 IP 音频、视频和红外扩展器，适用于点对点、点对多点、多点对多点以及最多 16 x 8 显示器的醒目电视墙。IHD-420 系列是通过千兆局域网扩展音频和视频信号的完美解决方案。它设计有红外发射器和接收器接口，允许用户在终端目的地控制视频源。IHD-420系列具有双向红外扩展和RS232直通功能，允许用户对系统进行级联，从而延长传输距离，避免信号丢失或延迟。此外，IHD-420系列还具有PoE功能，无需额外供电，从而降低了线缆安装的复杂性。IHD-420 系列与包含 IGMP 侦听功能的千兆 PoE 交换机集成，可选择通道，实现视频和音频的同步传输。IGMP 侦听是 IP 多播的重要组成部分，是 IP 网络上主机和相邻路由器建立多播组成员资格的通信协议。该功能是在线流媒体和游戏等一对多和多对多网络应用的理想选择，有利于独家传输和更有效地利用资源。支持扩展显示识别数据（EDID）IHD-420 系列采用自动 EDID（扩展显示识别数据）复制功能，可在不同类型的显示器上流畅地分配视频。EDID 非常重要，因为它包含有关资源的制造商名称、序列号、产品类型、最大图像尺寸、色彩特性、出厂预设时序、频率范围限制等信息。在某些情况下，由于显示器与传输设备之间的 EDID 通信不正确或显示器制造商编程的 EDID 数据不恰当，可能会导致显示问题。因此，IHD-420 系列具有自动 EDID 复制功能，允许系统从符合 EDID 标准的显示器上复制 EDID 信息，确保准确的显示性能。通过网络配置实现视频通道设置的完美匹配IHD-420 系列允许在一定距离内通过同一局域网上的中央计算机进行网络配置。通过充分利用带 802.1Q VLAN 功能的千兆以太网交换机，可以进行多路广播，允许网络中有更多的视频源/发送器，并可进行远程管理。通过 IHD-420PT 和 IHD-420PR 上的 DIP 开关，可轻松调整和匹配视频通道设置。通过可选的 64 通道 DIP 开关实现高效控制当视频扩展系统中存在多个发射机时，IHD-420PT 和 IHD-420PR 中的 DIP 开关便于区分同一通道中的一对发射机和接收机。视频延长器IHD-420PT和IHD-420PR能够将相同的视频信号同时发送到不同位置的多台显示器上。视频墙IHD-420PT 和 IHD-420PR 是将指定图像、图片或视频分发到多个屏幕的理想解决方案，通常适用于体育馆、百货商店、电影院等。适用于各种商业安装环境的理想解决方案IHD-420 系列支持通过单根 cat5e/6 电缆点对点传输 100 米，也支持通过千兆以太网交换机点对多点和多点对多点传输。IHD-420 系列拥有众多实用功能，是现场演示、公共广播、教育培训、会议室等的理想之选。主要特点4K 超高质量视频发射器，每秒刷新 60 帧支持红外扩展，用于控制视频源支持 RS232 双向远程扩展将视频源分配到电视墙系统的任何监视器上可选的 64 通道 DIP 开关可轻松应用于多播组匹配 1 对 1、视频输出特性支持 1080p 或 4K (3840 x 2160) HDMI 分辨率HDCP 兼容和蓝光就绪兼容常见屏幕分辨率，从 XGA、SXGA、UXGA、WSXGA 和全高清到最新的 4K 系统输出视频旋转支持带 2 通道未压缩音频或外部音频输入的 HDMI。易于安装和管理支持 USB 用于 KVM PC 控制支持 IEEE 802.3af/at PoE+ 功能；无需额外电源支持 802.1X 功能（未来功能1X 功能（未来功能）自动 EDID（扩展显示识别数据）配置友好的 Web UI，易于使用支持与千兆以太网管理型交换机组成多投影组（需要 IGMP 侦听和巨帧功能）规格作用：IHD-420PT（发射器，连接 HDMI 视频源），IHD-420PR（接收器，连接 HDMI 显示器）网络接口：RJ45 端口（10/100/1000BASE-T 以太网）x 1串行接口：串行接口：用于 RS232 的 DB-9 母连接器LED：LED：电源 LED x 1，链接 LED x 1视频输入接口：IHD-420PT：HDMI A 型母头 x 1；IHD-420PR：不适用视频输出接口：视频输出接口：IHD-420PT：不适用；IHD-420PR：HDMI A 型母头 x 1外部音频输入/输出：3.5 毫米插孔 x 1（每个）红外：3.5 毫米插孔，用于红外发射器/接收器电缆RS-232：通道切换：DIP（64 通道）USB：IHD-420PT：USB 2.0 B 型 x 1（PC/服务器）；IHD-420PR：USB 1.1 A 型 x 2、USB 2.0 A 型 x 2（鼠标/键盘）电源：IEEE 802.3af/at PoE+、5V DC、2AC 外壳：金属耗电：7W（最大）ESD 保护：15KV 空气间隙，8KV 接触尺寸： 194.2 x 132.6 x 28.5 毫米重量：645 克最大视频墙：8 x 16（行 x 列）HDMI 视频输入分辨率：IHD-420PT: 4K (3840x2160) @ 60/50/30/25/24 Hz, 1080p @ 60/50 Hz, XGA, SXGA, UXGA, WSXGA; IHD-420PR：不适用 HDMI 视频输出分辨率：IHD-420PT：不适用；IHD-420PR：4K (3840x2160) @ 60/50/30/25/24 Hz、1080p @ 60/50 Hz、XGA、SXGA、UXGA、WSXGAHDMI 视频输出旋转：0/90/180/270 degreesCompression:视觉无损压缩音频HDMI：2 通道未压缩音频管理接口：网络管理系统扩展性：64 组分辨率识别：EDIDS 安全性：符合 HDCP (2.2)媒体流带宽：~500Mbps @ 4K 60Hz最大距离：100 米（330 英尺），通过 CAT5e/6 电缆符合标准：IEEE 802.3 10BASE-T、IEEE 802.3u 100BASE-TX、IEEE 802.3ab 1000BASE-T、IEEE 802.3af/at PoE+HDMI 接口合规性：HDMI 2.0a 协议：TCP、UDP、RTSP、RTP、DHCP、IGMP 刺探、组播、IPv4、802.1X（未来功能）布线：Cat5e/6 UTP 电缆工作温度：工作温度：0~55°C；存储温度：-10~60°C；湿度：5~90%（非冷凝）排放：FCC, CES标准配件：媒体扩展器 x 1、快速安装指南表 x 1、螺钉 x 2、红外触发器/接收器电缆 x 1
