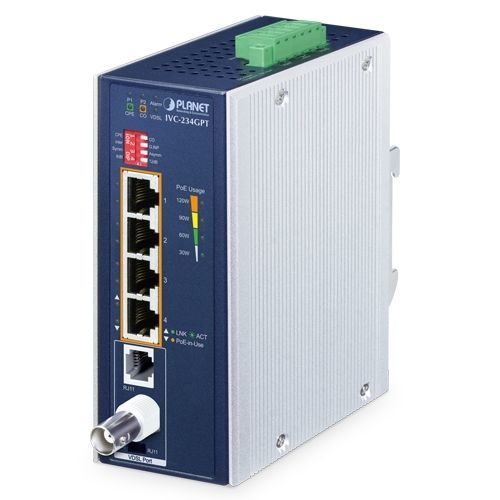

以太网延长器 IVC-234GPT

网络无线PoE

200/200Mbps 下行/上行、高性能千兆以太网同轴/电话线解决方案为满足长距离、高速以太网同轴或电话线应用的需求，普兰耐特推出了 IVC-234GPT，这是一款采用全新 VDSL2 超级矢量 35b 配置文件的新一代高性能千兆以太网-VDSL2 延长器。它具有 4 个 10/100/1000BASE-T RJ45 端口（带 802.3at PoE+ 注入功能）、1 个 RJ11 母电话插孔和 1 个 BNC 母连接器。其 IP30 铝质外壳使设备的放置更加方便。IVC-234GPT 采用同轴双核网络技术、千兆以太网和 VDSL2（甚高速数字用户线路 2）。VDSL2 技术通过将以太网数据从同轴电缆传输到另一根 100 米长的 UTP 电缆，为高清 IP 摄像机、无线接入点、NVR 和数字标牌等各种 IP 网络设备提供距离扩展和信号转换功能。它还能通过现有的铜质电话线提供最快的数据传输速度，而无需重新布线。通过 VDSL2 传输高性能以太网通过最新的 VDSL2 技术，普兰耐特 IVC-234GPT 可提供高速互联网接入，上下行数据传输速率高达 200Mbps。IVC-234GPT 集成支持 ITU-T 最新的 G.993.5 矢量技术，可提供稳定而高速的点对点网络接入，双工数据传输速率最高可达 300Mbps。非对称模式 - 下行速率高达 300Mbps，上行速率高达 100MbpsSymmetric 模式 - 下行速率高达 200Mbps，上行速率高达 200Mbps 对称模式在上下行提供相似的传输速率，而非对称模式在短距离内提供更高的传输质量。总之，当 IVC-234GPT 处于对称模式时，它能提供更好的上行性能，而当它处于非对称模式时，它能提供更好的下行性能。IVC-234GPT 也是一种长距离以太网（LRE）解决方案，可快速替代现有的模拟系统，并顺利迁移到全数字系统。它采用两种 VDSL2 传输方式：VDSL2 同轴电缆和 VDSL2 RJ11 电话线。普通的 UTP 电缆最长只能延伸 100 米，而使用 IVC-234GPT 后，以太网联网的距离可延长至 1,400 米（4,593 英尺）。IVC-234GPT 可为娱乐和通信三网合一设备提供出色的带宽需求。INP、Asym、8dB），IVC-234GPT 可使许多多媒体服务在本地互联网上运行，如 VoD（视频点播）、IP 语音、可视电话、IPTV、互联网缓存服务器、远程教育等，非常适合以下网络应用：长途 IP 网络设备IP 数字标牌有线电视转 IPTVD 远程视频教育电子广告牌其他应用如果您的现有环境中有同轴电缆或 RJ11 电话线，您可以非常简单地安装一对 IVC-234GPT，而无需另外布设网线，从而节省了网络建设成本。IEEE 802.3at Power over Ethernet Plus IVC-234GPT 可转发以太网数据，并通过额外的 100 米长 Cat.5 E/6 以太网电缆向远程 IP 网络提供最大 30 瓦的功率输出。IVC-234GPT 可转发以太网数据，并通过额外的 100 米长 Cat.5 E/6 以太网电缆向符合 802.3af/at PoE PD（供电设备）标准的远程 IP 设备（如 PoE IP 摄像机、PoE 无线 AP 或 PoE IP VoIP 电话/门禁电话）提供最大 30 瓦的电力输出。IVC-234GPT 采用即插即用设计，完全兼容各种网络协议。此外，还可通过前面板上丰富的 LED 诊断指示灯观察每个端口和整个系统的运行状态。IVC-234GPT 提供 CPE 和 CO 两种应用模式 - CPE 模式用于客户端，CO 模式用于中心端。CPE 或 CO 模式可通过内置的拨码开关进行调整。对于点对点连接，必须将一台 CPE 模式的 IVC-234GPT 和另一台 CO 模式的 IVC-234GPT 设置为一对 VDSL2 扩展器才能进行连接。方便可靠的电源系统为了方便 802.3at PoE+ 的使用，IVC-234GPT 采用了 12~54V DC 至 54V DC 的电源升压技术，解决了电源问题，且无需专用电源。IVC-234GPT 是仓库、停车场、校园、赌场等场所扩展数据和电力传输的完美解决方案。它能在 -40 至 75 摄氏度的温度范围内稳定运行，使用户能在任何恶劣环境下方便地使用该设备。ADSL2+ Fallback对于提供 ADSL 宽带服务的 ISP，IVC-234GPT 通过 ADSL2+ 技术可支持高达 24Mbps 的下行传输速率和 1Mbps 的上行传输速率。物理端口四个 10/100/1000BASE-T RJ45 端口，带 IEEE 802.3af/802.3at PoE 喷射器功能一个 RJ11 母电话插孔和一个用于 VDSL2 传输的 BNC 母接口以太网供电符合 IEEE 802.3at/af PoE Plus 端跨 PSE最多可为 4 个 IEEE 802.3af/at 设备端口供电。3af/at 设备供电每个 PoE 端口支持高达 30.8 瓦的 PoE 功率通过 RJ45 以太网电缆向带以太网端口的 PD 提供 DC 12-54V 电源高达 120 瓦的 PoE 预算自动检测 IEEE 802.3at/af 设备并保护设备免受错误安装的损坏远程供电距离最远达 100 米兼容 IEEE 802.3at/af 分线器设备VDSL2 功能ITU-T G.993.2 VDSL2 配置文件 17a/30a/35bITU-T G.993.5 G.vectoring和基于G.INPDMT的编码技术可通过DIP开关选择CO/CPE模式可选择目标频带计划和信噪比余量高达200/200Mbps带宽（在G.INP、Sym、8dB模式下）可基于现有的RG59/RG6同轴电缆和电话线同时共享语音和数据通信成对使用可将点对点连接扩展至1.4km。3、10BASE-T、IEEE 802.3u、100BASE-TX、IEEE 802.3ab 和 1000BASE-T 以太网标准高性能存储和转发架构、广播风暴控制和 runt/CRC 过滤可消除错误数据包，优化网络带宽集成地址查找引擎，支持 1K 绝对 MAC 地址1522 字节数据包大小自动地址学习和地址老化IEEE 802.1Q VLAN 透明度Industrial 802.3ab 和 1000BASE-T 以太网标准。1Q VLAN 透明性工业机箱和安装IP30 铝机箱DIN 导轨、壁挂式或侧壁安装设计，用于冗余电源设计12 至 54V DC，带极性反接保护的冗余电源支持 6000 VDC 以太网 ESD 保护-40 至 75 摄氏度工作温度最短安装时间的优势（即插即用）支持大量 LED 指示灯，用于网络诊断自由跌落、防震和防振动，适用于工业硬件规格LAN 端口：4 个 10/100/1000BASE-T RJ45 自动-MDI/MDI-X 端口，带 802.3at PoE+ 注入器功能VDSL 端口：1 个 BNC 母头同轴以太网端口，1 个 VDSL2 RJ11 母头电话插孔拨码开关和功能：选择 CO 或 CPE 模式、G.INP 或交错模式、频带配置文件（非对称或对称）、12dB 或 8dB SNRESD 保护：尺寸（宽 x 深 x 高）：56 x 86.1 x 135 毫米重量：736 克电源要求：直流 12~54V，带极性反接保护的冗余电源功耗：直流 12V：60 瓦/204BTU，直流 24V：100 瓦/341BTU，直流 54V：122 瓦/416BTULED 指示灯：系统和电源、VDSL2 接口、每个铜端口、PoE 使用情况外壳：IP30 铝外壳PoE 规格PoE 标准：IEEE 802.3at PoE+ PSEPoE 电源类型：端跨电源 PIN 分配：1/2(+)、3/6(-)PoE 电源输出：每个端口 54 伏直流，最大 8 瓦 30.8 瓦 PoE 电源输出预算：直流 12V，最大 60 瓦；直流 24V，最大 100 瓦；直流 48-54V，最大 120 瓦交换机规格交换机处理方案：存储转发地址表：1K 条目最大数据包大小：1522 字节标准符合性VDSL 符合性：VDSL-DMT、ITU-T G.993.1 VDSL、ITU-T G.997.1、ITU-T G.993.2 VDSL2（支持 Profile 17a/30a/35b）、ITU-T G.993.5 G.vectoring、ITU-T G.998、G.INPADSL 合规性：符合 ADSL2/2+ 标准、ITU G.992.3 G.dmt.bis、ITU G.992.5 G.dmt.bisplus、数据速率：符合标准：IEEE 802.3 以太网、IEEE 802.3u 快速以太网、IEEE 802.3ab 千兆位以太网、IEEE 802.1p 服务等级、ITU-T G.993.1 VDSL、ITU-T G.997.1、ITU-T G.993.2 VDSL2（支持 Profile 17a/30a/35b）、ITU-T G.993.5 G.Vectoring & G.INP、ITU-T G.998合规性：FCC Part 15 Class A、CEE 环境温度：工作温度：-40~75°C；存储温度：-40~75°C湿度：工作温度：-40~75°C；存储温度：-40~75°C5~95%（无冷凝）；存储：5~95%（无冷凝）
