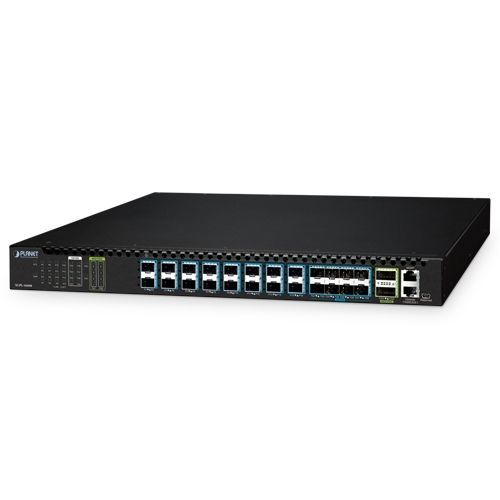

高性能OLT XGPL-16000

机架式PON

具有 40G/100G 上行链路能力的高性能 16 端口 XGS-PON OLT...NET XGPL-16000 是一款高密度 16 端口 XGS-PON 光线路终端 (OLT)，专为下一代光纤宽带接入网络而设计。它集成了 16 个 XGS-PON 端口、8 个 10G SFP+ 端口和 2 个 40G/100G QSFP28 上行链路端口，可为大规模部署提供卓越的可扩展性和带宽聚合能力。16 个 XGS-PON SFP 插槽，每个端口有 1：16 个 XGS-PON SFP 插槽，每个端口的分配比例为 1:256两个 40G/100G QSFP28 上行链路接口，用于大容量骨干网连接八个 10G SFP+ 端口，用于灵活的服务扩展或链路冗余双热插拔电源（AC/DC/混合），具有前后气流完整的 L2/L3 功能，包括 VLAN、Q-in-Q、IGMP snn、强大的 QoS 和 SLA 机制，支持 DBA per ONUCLI、SNMP、Telnet 和带外管理：XGPL-16000 支持每个端口 1:256 的拆分率，可接入总共多达 4096 个 ONU。每个 XGS-PON 端口提供对称的 10Gbps 下行/上行带宽，性能大大优于传统 GPON 系统。强大的标准兼容性XGPL-16000 符合 ITU-T G.9807/G.987/G.988 标准，并遵循中国电信 GPON 技术规范 CTC 2.0。它还支持 Ethernet-II、IEEE 802.1Q VLAN、Q-in-Q 和 LACP，确保与各种设备和 ONU 的互操作性。强大的 QoS 和 SLA 管理该设备支持全面的 QoS 机制，包括 IEEE 802.1p、CoS、WRR、SP 和先进先出队列调度，确保为各种流量类型提供差异化服务等级。XGPL-16000 提供先进的安全功能，如 ACL（访问控制列表）、端口隔离、广播风暴抑制和 PON 接口数据加密。模块化、冗余和环保设计XGPL-16000 采用模块化双电源插槽设计，支持交流、直流或交直流混合电源模块的热插拔。风扇系统采用前后气流布局，为机架式部署进行了优化。灵活高效的管理该设备提供多种管理接口，包括 CLI（控制台）、Telnet、SNMP 和带外以太网管理。它支持 TFTP 远程软件升级、调试输出、系统日志和批量 ONU 配置。适用于 FTTH 和企业应用的灵活 10G XGS-PON 解决方案XGPL-16000 专为高密度住宅区和多楼宇商业部署而设计，可提供高容量的电信级光纤接入解决方案。XGPL-16000 配备 100G 上行链路功能，可确保为各种服务提供可靠、高吞吐量的回程，这些服务包括面向 FTTH 用户的 4K/8K 视频流、IPTV 和 VoIP，以及商业环境中的 IP 监控、安全数据访问和无缝企业连接。它的高可扩展性和对称 10Gbps 带宽使其成为互联网服务提供商、系统集成商和希望部署强大的下一代光纤网络的企业的理想解决方案。XGS-PON OLT SFP 插槽，向后兼容 XG-PON 和 GPON 收发器最高 10Gbps 对称下行和上行最大传输距离达 20 公里每个 PON 端口最多支持 256 个 ONT/HGUC符合 ITU-T G.9807、G.987 和 G.988 标准8 个 10Gbps 对称下行和上行最大传输距离达 20 公里每个 PON 端口最多支持 256 个 ONT/HGU八个 10GBASE-SR/LR SFP+ 插槽两个 40G/100G QSFP28 上行链路插槽RJ45 转 DB9 控制台接口，用于系统设置和管理一个 10/100BASE-TX 带外管理端口用户友好的 CLI、Telnet 和 SNMP 管理2 个控制接口：带外 IP - 通过专用管理端口；带内 IP - 通过 SFP+ 和 QSFP28 上行链路支持 ONT/HGU 身份验证，防止未经授权的 ONU 访问ONU/ONT 端口控制每个 ONT 的 VLAN 配置每个 ONT 支持 DBA（动态带宽分配）SLA（服务级别协议）支持动态路由协议：支持 VLAN：基于 IEEE 802.1Q 标记的 VLAN、Provider 桥接（VLAN Q-in-Q、IEEE 802.1ad）、用于动态 VLAN 管理的 GVRP支持链路聚合：802.3ad 链路聚合控制协议（LACP）、Cisco 以太通道（静态中继）支持生成树协议：支持 G.8032 ERPS（以太网环保护交换）环路保护，避免广播环路链路层发现协议 (LLDP)，每个端口的输入整形器和输出速率限制每个端口 8 个优先队列：支持 IPv4 IGMP 侦听 v1、v2 和 v3支持 IPv6 MLD 侦听 v1 和 v2支持侦听器模式MVR（组播 VLAN 注册）验证：IEEE 802.1x 基于端口的网络访问验证、内置 RADIUS 客户端、RADIUS/TACACS+ 用户访问验证访问控制列表：访问控制列表：基于 IP 的 ACL、基于 MAC 的 ACL、基于时间的 ACLDHCP 侦听、动态 ARP 检查、IP 源防护IPv4 和 IPv6 双栈管理交换机管理接口：控制台和 Telnet CLI、HTTP Web 交换机管理、SNMP v1 和 v2c、SSHv2、SSLv3、TLSv1.0 和 SNMP v3 安全访问SNMP 管理：内置 TFTP 客户端BOOTP 和 DHCP 用于分配 IP 地址系统维护：通过 HTTP 上传/下载固件，双图像DHCP 功能：DHCP 中继、DHCP 选项 82、DHCP 服务器用户权限级别控制网络时间协议 (NTP) 和 SNTP网络诊断：SFP-DDM、ICMP 远程 IP pingSyslog 远程警报、系统日志硬件规格XGS-PON 端口：16 个，支持 B+/C+/C++/C+++/D+ 类 XGS-PON/GPON 收发器10GBASE-X SFP+ 插槽：8 个，支持 10GBASE-SR/LR SFP+ 收发器，向后兼容 1GBASE-X SFP 收发器100G QSFP28 端口：2 个 100G QSFP28 端口，向后兼容 40G QSFP+管理端口：一个 10/100BASE-TX RJ45 端口控制台：一个 RJ45 转 RS232 串行端口（115200、8、N、1）RAM：2048MB 闪存：4096MB尺寸（宽 x 深 x 高）：442.5 x 280 x 44.6 毫米重量：4,600 克（含单模块电源）功耗：120 瓦/409.56 毫米120 瓦/409.56BTUP电源要求 - AC：100~240V AC，最大 1.5A电源要求 - DC：36~72V DC，最大 3A风扇：4 个风扇，前后气流开关开关架构：交换机架构：存储转发交换机 Fabric：176Gbps 地址表：128KARP 表36KACL 表地址表：128KARP 表：36KACL 表：Max.IPv4：最大 3840，IPv6：最大 1920共享数据缓冲区：最大1920 共享数据缓冲区：2MB 巨帧9KB 流量控制：半双工背压，全双工 IEEE 802.3x 暂停帧XGS-PON 规格传输速度：下行：10Gbps；上行：10Gbps（XGS-PON），下行：10Gbps；上行：2.5Gbps（XG-PON），下行：2.5Gbps；上行：1.25Gbps（GPON）光分路比：传输距离：20kmPON 模块波长：XG(S)-PON: TX 1577nm / RX 1270nm, GPON: TX 1490nm / RX 1310nmPON 光纤类型：9/125um SMF（单模光纤）第 3 层功能 IP 接口：多达 1K 个 VLAN 接口，IPv4 和 IPv6 共享路由表：IPv4 8K，IPv6 20K 路由协议：静态路由、RIP、OSPF、BGP、IS-IS、VRRPL 第 2 层功能端口配置：端口禁用/启用、流量控制禁用/启用、每个端口的带宽控制、端口环回检测端口镜像：端口镜像：TX/RX/Both，多至 1VLAN：基于 IEEE 802.1Q 标记的 VLAN，多达 4K VLAN 组，IEEE 802.1ad Q-in-Q VLAN 堆栈/隧道，灵活的 Q-in-Q，用于 VLAN 管理的 GVRP生成树协议：IEEE 802.1D、IEEE 802.1w、IEEE 802.1sMulticast：IPv4 IGMP v1/v2/v3 侦听、IPv4 Querier 模式支持、IGMP 过滤和 IGMP Throttling、IGMP 代理报告、IGMP 多播转发、IPv6 MLD v1/v2 侦听、多播 VLAN 注册 (MVR)、多达 3840 个多播组链路聚合：IEEE 802.3ad LACP、静态中继链路聚合、支持 64 个组（每个中继组 16 个端口）、高达 80Gbps 的带宽（全双工模式）、负载平衡算法：源 IP/目标 IP/源 + 目标 IP、源 MAC/目标 MAC/源 + 目标 MAC 风暴控制：每 100pps，1-14880 带宽控制：支持每个 ONU/每个端口的速率限制，至少 64Kbps 数据流，PON 端口上的动态带宽分配 (DBA)，支持 SLA（服务等级协议）QoS：PON 接口：DBA、SLA、基于每个 ONT/ONU/HGU 的上行/下行速率限制、所有交换机端口上的 8 个优先队列、优先队列调度：WRR、严格优先级、流量分类：IEEE 802.1p CoS/DSCP/先例、VLAN ID、基于策略的入口和出口 QoSRing：ITU-T G.8032 ERPS Ring 安全功能访问控制列表：支持标准和扩展 ACL、基于 IP 的 ACL、基于 MAC 的 ACL、基于时间的 ACL、基于 ACL 的 ACL：访问控制列表：支持标准和扩展 ACL、基于 MAC 的 ACL、基于时间的 ACL、基于以下内容的 ACL：MAC 地址、IPv4/IPv6 IP 地址、协议号、运动/端口、ToS/优先级，最多 1k 条目安全性：PON 接口上的传输数据加密、MAC 限制、MAC 粘着、端口隔离、DHCP 侦听、动态 ARP 检查、IP 源防护AAA：TACACS+ 和 IPv4/IPv6 over RADIUS网络访问控制：管理功能系统配置：控制台和 Telnet、Web 浏览器、SNMP v1、v2c 安全管理接口：SSHv2、SSLv3，SSH 和 telnet 连接最多 8 个会话系统管理：IPv4 和 IPv6 双栈管理、SNMP MIB 和 TRAP、SNMP RMON 1、2、3、9 四组、通过以太网 HTTP/TFTP/FTP 协议进行固件升级、通过 HTTP/TFTP/FTP 协议上传/下载配置、支持 IEEE 802.1ab LLDP 协议、NTP 和 SNTP 客户端、IPv4/IPv6 登录用户名和密码的 RADIUS 身份验证事件管理：远程系统日志、系统日志SNMP MIB：RFC 1213 MIB-II、RFC 1215 互联网工程任务组、RFC 1271 RMON、RFC 1354 IP 转发 MIB、RFC 1493 网桥 MIB、RFC 1643 以太类 MIB、RFC 1907 SNMPv2、RFC 2011 IP/ICMP MIB、RFC 2012 TCP MIB、RFC 2013 UDP MIB、RFC 2096 IP 转发 MIB、RFC 2233 if MIB、RFC 2452 TCP6 MIB、RFC 2454 UDP6 MIB、RFC 2465 IPv6 MIB、RFC 2466 ICMP6 MIB、RFC 2573 SNMPv3 通知、RFC 2574 SNMPv3 VACM、RFC 2674 网桥 MIB 扩展标准一致性法规遵从性：符合 CE、FCC、LVD 标准：IEEE 802.3z、IEEE 802.3ae、IEEE 802.3x、IEEE 802.3ad、IEEE 802.1D、IEEE 802.1w、IEEE 802.1s、IEEE 802.1p、IEEE 802.1Q、IEEE 802.1X、IEEE 802.1ab、RFC 768、RFC 793、RFC 791、RFC 792、RFC 2068、RFC 1112、RFC 2236、RFC 3376、RFC 2710、RFC 3810、ITU-T G.9807.1、ITU-T G.987、ITU-T G.988工作环境：温度0 ~ 50°C，相对湿度：5 ~ 90%（非冷凝）存储：温度：-10 ~ 70°C，相对湿度：5 ~ 90%（无冷凝）
