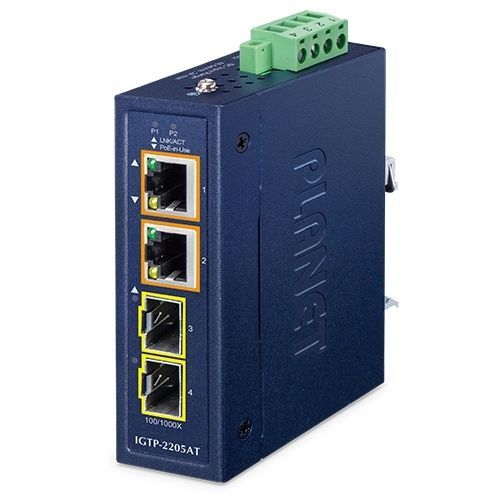

速度变换器 IGTP-2205AT

媒体温度配线架

坚固耐用，适用于恶劣环境...NET IGTP-2205AT 是最小的工业级千兆 PoE+ 媒体转换器，具有两个 100/1000BASE-X SFP 光纤端口和两个 10/100/1000BASE-T 802.3at PoE+ 铜缆端口，采用 IP30 防护等级，坚固耐用，体积小巧。随着 IIoT（工业物联网）基础设施的发展趋势，IGTP-2205AT 的即插即用功能可简化工业网络部署。它提供稳定可靠的快速数据和电力传输，通过实现智能系统的无缝集成，与 AIoT（人工智能物联网）概念保持一致。IEEE 802.3at PoE Plus符合IEEE 802.3at Power over Ethernet Plus（PoE+）标准，IGTP-2205AT可传输千兆位速度的以太网数据，并通过额外的100米UTP电缆向安装在需要充足可靠电源输入的偏远地区的802.3af/at PoE PD（供电设备）提供总计60瓦的电力预算，每个端口最多可输出30瓦的电力。光纤链路功能扩展了网络部署范围PoE PSE（供电设备）与 PD 之间通过以太网 UTP 电缆连接的最大距离为 100 米。为灵活扩展 PoE 部署范围，IGTP-2205AT 的 SFP 插槽支持 100BASE-FX/1000BASE-X、SFP 模块等，在菊花链拓扑结构下，传输距离可达 120km 或 240km。双电源输入可提供高可用性网络系统IGTP-2205AT 具有强大的双电源输入系统，可将宽电压（48V~54V DC）纳入客户的自动化网络，以提高系统可靠性和正常运行时间。当电源 1 出现故障时，硬件故障切换功能将自动启动，通过电源 2 继续为 IGTP-2205AT 供电，不会中断任何操作。环境硬化设计IGTP-2205AT 专门设计了耐用的组件和坚固的外壳，可在电气环境恶劣、气候条件苛刻的环境（如工厂车间或路边交通控制柜）中可靠运行。IGTP-2205AT 的工作温度范围宽达 -40 至 75°C，是服务提供商、校园和公共场所在任何地方轻松高效地部署室外 PoE 无线接入点、室外 IP 摄像机或 IP 电话的理想之选。IGTP-2205AT 提供 ±6KV 直流接触放电和 ±8KV 直流空气放电，可实现以太网 ESD 保护。它还支持 ±6KV 的浪涌抗扰度，以提高产品的稳定性，保护用户的网络免受破坏性的 ESD 攻击，确保不间断运行。空间有限，安装灵活简便IGTP-2205AT 体积小巧，专为在狭窄的环境（如墙壁外壳）中安装而设计。灵活易用的 PoE 部署与千兆光纤扩展对于难以找到电源插座的地方，IGTP-2205AT 提供了最简便的方式为网络设备供电，如 PTZ（云台）网络摄像机、高速球网络摄像机、彩色触摸屏 VoIP 电话、多通道 (IEEE 802.11a/b/g/n/ac) 无线局域网接入点以及其他需要较高功率才能正常工作的网络设备。用户可以在车站、高速公路、机场和校园等公共区域灵活安装安防 IP 摄像机、无线接入点和其他符合 IEEE 802.3af/at 标准的网络设备，以满足监控和无线漫游的需要。主要特性物理端口2 端口 10/100/1000BASE-T RJ45，带 IEEE 802.3at PoE+ 注入器功能2 个 SFP 插槽，支持 1000BASE-X 和 100BASE-FX 收发器双模以太网供电符合 IEEE 802.3at PoE Plus 端跨 PSE2 IEEE 802.3af/at 标准。自动检测 IEEE 802.3at/af 设备，保护设备不会因安装不正确而损坏远程供电距离最远可达 100 米 IEEE 802.3at/af PoE 分配器，可通过 RJ45 以太网线缆为带以太网端口的 PD 提供直流 48~54V 电源。3at/af PoE 分线器设备兼容第 2 层功能在 RJ45 端口上支持自动协商、10/100Mbps 半/全双工和 1000Mbps 全双工模式通过背压（半双工）和 IEEE 802.3x 暂停帧流控制（半双工）防止数据包丢失。3x 暂停帧流量控制（全双工）PROFINET 流量直通与 QoSI工业外壳和安装IP30 金属外壳DIN 导轨和壁式安装设计48V~54V 直流电源，带极性反接保护连接可拆卸端子板支持 6000 VDC 以太网 ESD 保护-40 至 75°C 工作温度自由跌落，防冲击和防振动，适用于工业规格铜端口：2 x 10/100/1000BASE-T RJ45 自动-MDI/MDI-X 端口，带 PoE 注入功能SFP 端口：2 x 1000BASE-SX/LX/BX SFP 接口（与 100BASE-FX SFP 兼容）流量控制：半双工模式下为背压，全双工模式下为 IEEE 802.3x 暂停帧最大帧大小：9KLED：系统：P1/P2（绿色），光纤 100/1000BASE-X：LNK/ACT（绿色），TP 10/100/1000BASE-T：LNK/ACT（绿色），PoE：尺寸（宽 x 深 x 高）：30 x 70 x 104 毫米重量：260 克电源要求：直流 48~54V，带极性反接保护功能的冗余电源（PoE+ 输出建议使用 >51V 直流电）功耗：系统开启无负载：DC 48V：1.44W/4.91BTU，DC 54V：1.62W/5.53BTU；带 PoE 的满载：直流 48V：81.6W/278.43 BTU，直流 54V：82.1W/280.14 BTUE外壳：IP30 金属外壳安装：DIN 导轨套件和壁挂套件ESD 保护：电缆：10/100/1000BASE-T：2 对 UTP Cat.3、4、5、5e、6（最长 100 米），EIA/TIA-568 100 欧姆 STP（最长 100 米）；100BASE-FX/1000BASE-SX/LX：多模：50/125μm 或 62.5/125μm 光纤，单模：9/125μm 光纤PoE 标准：IEEE 802.3at 以太网供电 PlusPoE 电源输出：48~54V DC：每个端口 30 瓦PoE 电源类型：端跨电源引脚分配：1/2(+)、3/6(-)PoE 电源预算：60 瓦合规性：符合 FCC 第 15 部分 A 类、CEP 协议和标准：IEEE 802.3 以太网、IEEE 802.3u 快速以太网、IEEE 802.3ab 千兆位以太网、IEEE 802.3z 光纤千兆位以太网、IEEE 802.3x 流量控制、IEEE 802.3az 节能以太网 (EEE)、IEEE 802.3af 以太网供电、IEEE 802.3at 以太网供电 Plus稳定性测试：IEC60068-2-32（自由落体）、IEC60068-2-27（冲击）、IEC60068-2-6（振动）温度：工作温度：-40~75°C，存储温度：-40~85°C湿度：工作温度：-40~75°C，存储温度：-40~85°C5~90%（无冷凝），存储：-40~85°C5~90%（无冷凝）
