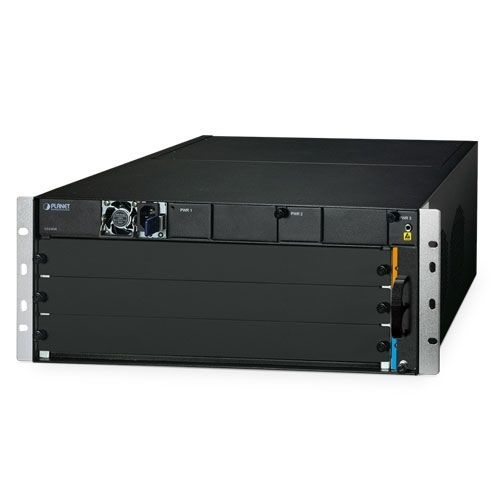

机架式机箱 CS-6303R

4U3 个插槽高性能

出色的灵活性和高性能...NET CS-6303R 核心层路由机箱交换机专为企业、校园、社区、ISP 和数据中心网络等需要灵活配置、大容量、高密度、高可靠性和高级流量管理的大型网络应用而设计。CS-6303R 是一款高密度机箱交换机，配有三个模块插槽和冗余电源，通过提供各种可组合的管理和交换模块，为网络部署提供了极大的端口灵活性。例如，一个管理模块可与两个交换机模块配合使用，或者两个管理模块可共同执行系统备份。CS-6303R 机箱交换机的可用模块如下：项目CS-6303RT总模块插槽数3管理插槽数2（插槽数2和3）交换机插槽数2（插槽数1和2）电源插槽数3总端口容量Max.10/100/1000BASE-T120Max.1000BASE-X SFP 端口120Max.10G SFP+ 端口40Max.40G QSFP+ 端口8Max.作为核心层交换机，CS-6303R 提供先进的智能和安全功能，具有高性能和灵活性，是大型网络和 IP 城域网的理想选择。它具有高交换容量，支持线速 L2/L3 转发和 IPv4 和 IPv6 协议的高路由性能。可扩展、灵活的模块化架构可在单个系统中支持高达 1.47Tbps 的转发性能。丰富的多层网络协议CS-6303R具有完整的三层网管功能，提供全面的协议和应用，便于快速部署和管理传统的L2和L3网络服务。CS-6303R 支持丰富的组播功能。在第 2 层，它具有 IPv4 IGMPv1/v2/v3 侦听和 IPv6 MLD v1/v2 侦听功能。通过多播 VLAN 注册器 (MVR)，可实现多播接收器/发送器控制和非法多播源检测功能。CS-6303R 支持 IPv4 到 IPv6 技术，包括 IPv4 手动/自动隧道、IPv6 到 IPv4 隧道和站内自动隧道寻址协议（ISATAP）隧道。高可靠性CS-6303R的关键组件包括管理模块、电源系统、风扇系统和冗余电源设计。所有系统模块均支持热插拔和无缝切换，无需人工干预。CS-6303R支持OSPF和BGP路由协议的在役软件升级（ISSU）和优雅重启（GR），确保在系统升级期间不间断转发用户数据。它还支持双向转发检测（BFD），通过与第 2 层或第 3 层协议集成，可在数秒内完成故障检测和服务恢复。CS-6303R 支持冗余保护机制，具有强大、快速的自我恢复能力，可防止中断和外部入侵。它将第三层虚拟路由器冗余协议（VRRP）协议和第二层生成树协议 IEEE 802.1s MSTP（多生成树协议）技术融入客户网络，以提高系统可靠性和正常运行时间。集中式硬件堆叠管理CS-6303R可用于构建虚拟逻辑设施，为企业、服务提供商和电信公司提供对端口密度、上行链路和交换机堆叠性能的灵活控制。机箱交换机可以环形连接以实现冗余，即使堆栈中的一台交换机发生故障，也能确保数据完整性。您甚至可以在不中断网络的情况下热插拔交换机，从而大大简化了升级局域网的过程，以满足日益增长的带宽需求。从第 2 层到第 4 层的强大安全性CS-6303R 提供全面的第 2 层到第 4 层访问控制列表 (ACL)，以确保边缘安全。它可以根据源和目标 IP 地址、TCP/UDP 端口或定义的典型网络应用拒绝数据包，从而限制网络访问。其保护机制还包括基于端口的 802.1x 和基于 MAC 的用户和设备验证。高级 IP 网络保护CS-6303R 还提供 DHCP 刺探、IP 源保护和动态 ARP 检查功能，以防止 IP 刺探攻击并丢弃带有无效 MAC 地址的 ARP 数据包。增强的服务质量CS-6303R 完全支持 DiffServ 模块，允许用户在每个端口上指定队列带宽。还提供 WRR、SP 和 SWRR 调度。该机箱交换机支持端口安全，可启用受信任的 CoS、DSCP、IP 优先级和端口优先级。用户可以修改数据包的 DSCP 和 CoS 值，以便按端口、VLAN、DSCP、IP 优先级和 ACL 表对流量进行分类。用户还可以修改数据包的 DSCP 和 IP 优先级值，为语音、数据和视频分配不同的带宽，定制不同级别的服务质量。为实现高效管理，CS-6303R 配备了控制台、Web 和 SNMP 管理接口。为减少产品学习时间，机箱交换机通过 Telnet 或控制台端口提供类似 Cisco 的命令，客户无需从这些交换机学习新命令。对于基于标准的监控和管理软件，机箱交换机提供 SNMPv3 连接，该连接会加密每个会话的数据包内容，以实现安全的远程管理。此外，该机箱交换机还支持 SSHv2、TLSv1.2 和 SSLv3 连接，可在每个会话中对数据包内容进行加密，从而实现安全的远程管理。抽拉式电源设计增强了灵活性CS-6303R 配备了一个可抽拉式 100-240V AC 电源模块，方便用户更换电源模块。此外，该机箱交换机还在前面板上预留了两个额外的备用电源插槽，允许用户安装第二个交流或直流电源以实现冗余。交流和直流电源可互换。用于 FTTx 应用的可扩展高性能 GPON...NET CS6-16PON4C4S4X GPON 光线路终端 (OLT) 模块由 16 个 GPON 端口、4 个千兆 TP/SFP 组合端口、4 个千兆 SFP 端口、4 个 10G SFP+ 端口和 1 个管理端口组成。它符合 ITU-T G.984/G.988 标准，满足网络接入中 GPON OLT 的技术要求。它易于安装和维护多达 1024 个 ONU 和 HGU 设备的 GPON 部署，为光纤宽带网络提供高效的 GPON 解决方案和便捷的管理。它提供高达 2.5Gbps 的下行带宽和 1.25Gbps 的上行带宽，设备节点之间的长距离覆盖可达 20 公里，网络部署灵活。这是一种经济高效的接入技术，可为高清电视、IPTV、IP 语音（VoIP）和多媒体等三重播放服务应用提供可靠、可扩展的网络：最多 2 个管理模块（插槽 2 和插槽 3），最多 2 个交换机模块（插槽 1 和插槽 2）热插拔交换模块管理模块上有 1 个 RJ45 串行控制台接口，用于交换机的基本管理和设置管理模块上有 1 个 MMT 端口，用于 HTTP 服务器访问冗余电源系统3 个电源插槽100~240V AC 和 36-72V DC 电源冗余主动-主动冗余电源故障保护备份一个电源上的灾难性电源故障IP 路由功能IPv4 路由协议支持 RIP v1/v2、OSPFv2 和 BGG、IPv4 路由协议支持 RIP v1/v2、OSPFv2 和 BGP4IPv6 路由协议支持 RIPng、OSPFv3 和 BGP4+路由接口提供 VLAN 路由模式IPv4 基于策略的路由（PBR）VRRP 协议用于冗余路由部署支持路由重新分配多播路由功能支持多播路由协议：支持 VLAN：基于 IEEE 802.1Q 标记的 VLAN、Provider 桥接（VLAN Q-in-Q、IEEE 802.1ad）、用于动态 VLAN 管理的 GVRP、专用 VLAN支持链路聚合：802.3ad 链路聚合控制协议（LACP）、Cisco 以太通道（静态中继）支持生成树协议：STP、IEEE 802.1D、RSTP、IEEE 802.1w、MSTP、IEEE 802.1s端口镜像、环路保护、LLDP、以太网 OAM 802.3ah/802.1ag/ITU-Y.1731服务质量Ingress shaper 和 egress rate limit per port bandwidth control所有交换机端口上的 8 个优先队列：多播支持 IPv4 IGMP 侦听 v1、v2 和 v3支持 IPv6 MLD 侦听 v1 和 v2支持侦听器模式MVR（多播 VLAN 注册）安全认证：IEEE 802.1x 基于端口的网络访问身份验证、内置 RADIUS 客户端、RADIUS/TACACS+ 用户访问身份验证访问控制列表：管理 IPv4 和 IPv6 双协议栈管理交换机管理接口：控制台和 Telnet CLI、HTTP Web、SNMP v1/v2/v3、SSHv2、SSLv3、TLSv1.2SNMP 管理：内置 TFTP 客户端、用于分配 IP 地址的 BOOTP 和 DHCP 系统维护：系统维护：通过 HTTP 上传/下载固件、重置按钮、双图像 DHCP 功能：DHCP 中继、DHCP 选项 82、DHCP 服务器用户权限级别控制、NTP 和 SNTP、网络诊断：SFP-DDM、ICMP 远程 IP ping、Syslog 远程警报、系统日志堆叠管理虚拟化多个 CS-6303R 交换机集成到一个逻辑设备中单一 IP 地址堆叠管理，最多支持 2 个硬件设备堆叠在一起堆叠架构支持冗余环模式规格（摘录）插槽总数：3Max.管理模块：2（插槽 2 和 3），双主控冗余和自动恢复最大。交换机模块：2（插槽 1 和 22（插槽 1 和 2）电源托架数量：3风扇托架数量：1，可热插拔（插槽 1和 21 个，可热插拔（2 个轴流风扇）尺寸（宽 x 深 x 高）：482.6 x 376.2 x 178.2 毫米（带机架安装套件）4 U 高重量：11 千克（空），14.4 千克（带 1 个交流电源模块和 1 个管理模块的机箱）电源要求：交流：输入 100-240V~，最大 5A，50-60 Hz；直流：输入 36-72V，最大 12.7A功耗：<350W
