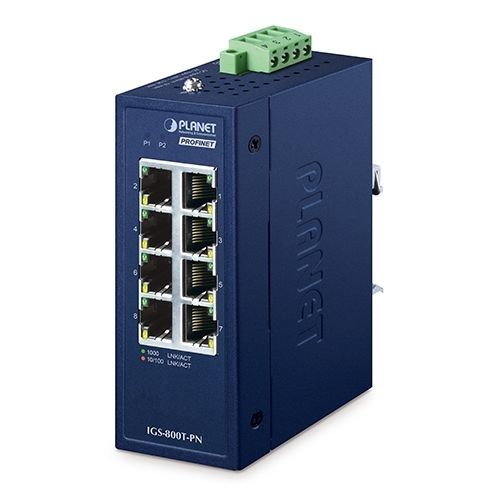

非管理型以太网交换机 IGS-800T-PN

8端口千兆以太网ProfiNet

体积小巧，更实用、更方便...NET IGS-800T-PN 紧凑型工业 8 端口 10/100/1000T PROFINET 交换机适用于工业领域，具有 8 个 1000Mbps 自动协商端口、IP30 防护等级的坚固而小巧的外壳以及范围广泛的冗余电源系统（9~48V DC 或 24V AC）。随着 IIoT（工业物联网）基础设施趋势的不断发展，IGS-800T-PN 的即插即用功能可简化工业网络部署。除了提供稳定可靠的快速数据和电力传输外，它还实现了智能系统的无缝集成，符合 AIoT（人工智能物联网）的愿景。IGS-800T-PN 专门设计用于支持 PROFINET Conformance Class A (CC-A)，为工业用户提供可靠、实时的自动化网络以太网通信，是工厂自动化和控制应用的理想之选。它具有增强功能，可识别 PROFINET 流量并为其分配更高的传输优先级。检测到 PROFINET 数据包后，IGS-800T-PN 会首先转发这些数据包，然后再处理其他以太网流量。符合 ESG 原则的低功耗IGS-800T-PN 采用先进的绿色网络技术，符合环境、社会和治理 (ESG) 原则，提供链路接通电缆长度省电和链路断开省电功能。这些特性使 IGS-800T-PN 即使在满负荷运行时也能保持极低的功耗，在提供出色性能的同时有效节约能源。与 IGS-801T 相比，使用 IGS-800T-PN 可节省 50% 以上的能耗。通过自动节能和 IEEE 802.3az 节能以太网 (EEE) 协议，IGS-800T-PN 可自动检测电缆链路状态和网络流量，并相应调整功耗。高可用性网络系统的双电源输入IGS-800T-PN 具有强大的双电源输入系统，可将宽电压（9V~48V DC 或 24V AC）纳入客户的自动化网络，以提高系统可靠性和正常运行时间。在下面的示例中，当电源 1 出现故障时，硬件故障转移功能将自动启动，通过电源 2 继续为 IGS-800T-PN 供电，不会造成任何运行损失。通过 8 个 10/100/1000Mbps 千兆以太网端口提供无阻塞交换结构和高达 16Gbps 的线速吞吐量，以及 4K MAC 地址表，IGS-800T-PN 可以执行线速数据包传输，而不会有数据包丢失的风险。即插即用IGS-800T-PN 的所有 RJ45 铜缆接口都支持 10/100/1000Mbps 自动协商功能，可通过 RJ45 6 类、5 类或 5e 类电缆进行最佳速度检测。标准的自动-MDI/MDI-X 支持可检测与任何以太网设备的连接类型，而无需使用特殊的直通或交叉电缆。工业 PROFINET 交换机专为自动化网络而优化...NET IGS-800T-PN 专为工业自动化环境中的高可靠性通信而设计。它能智能地对 PROFINET 流量进行优先排序，确保在传输时间敏感的控制信号时将延迟降到最低，因此非常适合在 PLC、HMI、传感器和数据采集系统之间使用。它具有 PTCP 过滤和增强的 QoS 处理功能，有助于保持自动化流程中的通信精度。IGS-800T-PN 具有双电源输入和即插即用安装功能，是智能工厂和 IIoT 基础设施的强大解决方案，可满足对稳定和实时网络性能的要求。物理端口8 端口 10/100/1000BASE-T RJ45，具有自动-MDI/MDI-X 功能第 2 层功能符合 IEEE 802.3 10BASE-T、IEEE 802.3u 100BASE-TX、IEEE 802.3ab 1000BASE-T 以太网标准。3ab 1000BASE-T 以太网标准支持自动协商、10/100Mbps 半/全双工和 1000Mbps 全双工通过背压（半双工）和 IEEE 802.3x 暂停帧流量控制（全双工）防止数据包丢失高性能存储和转发架构、广播风暴控制和 runt/CRC 过滤消除错误数据包，优化网络带宽交换结构：16Gbps 集成地址查找引擎，支持 4K 绝对 MAC 地址支持高达 9K 字节的巨型帧自动 MAC 地址学习和老化支持 CSMA/CD 协议符合 PROFINET Conformance Class AS 支持 PROFINET PTCP 过滤器，实现 PROFINET 网络上的可靠通信支持 PROFINET 流量直通与 QoSI 工业机箱和安装IP30 级紧凑型金属机箱支持 DIN 导轨安装和壁挂安装9~48V 直流冗余电源输入，带极性反接保护；支持 24V AC 电源输入支持 6000 VDC 以太网 ESD 保护工作温度范围： -技术规格铜端口：8 x 10/100/1000BASE-T RJ45 TP 自动-MDI/MDI-X，自动协商连接器：可拆卸式 4 针端子板（1/2 针用于电源 1；3/4 针用于电源 2）ESD 保护：6KVEFT 保护6KV 电源要求：9~48V DC 冗余电源，具有极性反接保护功能，支持 24V AC 电源功耗/耗散：系统开启：最大功率 0.48 瓦/1.6BTU；以太网满载：最大功率：88 瓦/9.8BBU 2.88 瓦/9.8BTU安装：DIN导轨套件和墙壁安装耳罩外壳：IP30 金属外壳尺寸（宽 x 深 x 高）：41 x 70 x 115 毫米重量：305 克LED：2 个 LED 用于系统和电源（绿色：直流电源 1/2）；2 个 LED 用于每个铜缆端口（绿色：1000Mbps LNK/ACT，琥珀色：10/100Mbps LNK/ACT）交换机处理方案：存储转发地址表：4K 条目缓冲存储器：4M 位片上缓冲存储器流量控制：半双工时为背压，全双工时为 IEEE 802.3x 暂停帧交换机 Fabric：16Gbps 吞吐量（每秒数据包）： 11.9Mpps@64bytes 巨型帧：9Kbytes 网络电缆：10/100/1000BASE-T Cat.3、4、5、5e、6 UTP 电缆（最长 100 米）；EIA/TIA-568 100 欧姆 STP（最长 100 米）PROFINET 支持：Conformance Class A (CC-A)、PTCP 过滤器、QoS 优先级符合标准：IEEE 802.3 以太网、IEEE 802.3u 快速以太网、IEEE 802.3ab 千兆位以太网、IEEE 802.3x 全双工流量控制、IEEE 802.3az 节能以太网、IEEE 802.1p 服务等级、PROFINET 协议合规性：FCC 第 15 部分 A 级、CES 适用性测试：IEC 60068-2-32（自由落体）、IEC 60068-2-27（冲击）、IEC 60068-2-6（振动）PROFINET 一致性等级：Conformance-Class AT温度：工作温度：-40~75°C；存储温度：-40~75°C湿度：工作温度：-40~75°C；存储温度：-40~75°C5~90%，存储：5~90%（无冷凝）
