CAD软件 PIPEFAB series

控制切割折弯

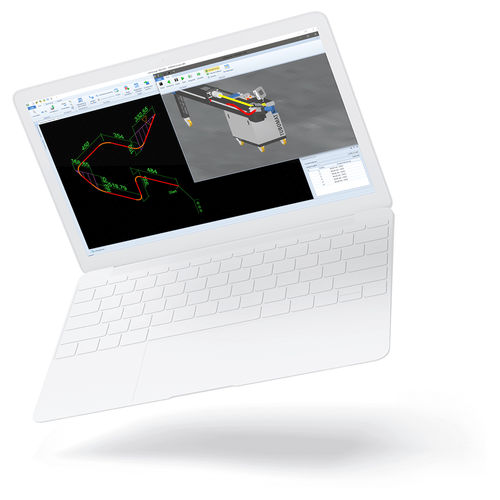

弯管软件 pipefab 4.0 be 强大的弯管软件 在批量生产和单件生产中，使用弯管软件可以大大减少工作时间和成本。特别是在生产批量 "1 "时，避免废品是非常重要的。第一个管道形状必须适合。 Pipefab 4.0 BE (弯曲版) 精确计算出的结果 PIPEFAB BE（弯曲版）主要由两个程序部分组成。PIPEFAB资源管理器旨在用于输入和维护主数据，如管道尺寸和材料、现有的弯管机和弯管工具。通过IsoInput模块，可以很容易地生成等值线并计算出相应的弯曲数据。管道形状的输入可以通过绘制长度和角度值的尺寸，通过输入XYZ坐标或矢量数据进行。此外，还可以通过相应的接口直接从各种CAD系统或管道测量系统中传输已有的数据。 根据管道的等高线数据和材料，软件计算出切割长度和弯曲数据，这些数据可以打印出来或直接传送到弯曲机的控制器上。一个集成的弯曲碰撞检查确保管道形状可以在所选择的弯曲机上进行弯曲。
