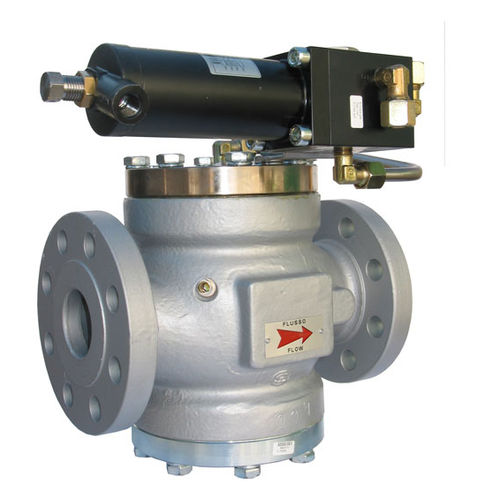

PVS 782
PVS型旋塞阀是先导式溢流阀,主旋塞的开启和关闭由先导装置控制,该装置对管线压力的变化非常敏感。
这种类型的旋塞阀主要有以下特点。
- 非常高的精度和快速干预(只有2%的压力)。
- 完美的密封性,直到非常接近设定点的压力(与弹簧阀的情况相反,当接近设定点时,插塞上的力会增加)。
- 高流出率。
- 缩小尺寸。
应用范围
- 非腐蚀性液体。(空气、氧气、氮气、氦气、氢气、甲烷、丙烷、丁烷等)
- 介入范围:1.5÷43巴。
- 尺寸 DN= 1" - 1" 1/2 - 2" - 2" 1/2 - 3" - 4" - 6" - 8" 。
- 法兰盘。ANSI 150-ANSI 300-ANSI 600, UNI PN 16, DIN PN 16。
功能特点:*
最大进气压力:102巴
开启压力:最大10%。
最低环境温度。最高可达-20°C
最高环境温度。最高可达+60°C
进气温度。高达-20°C + 60°C
设计特点
DN 公称尺寸。25 (1”); 50 (2”); 80 (3”); 100 (4”); 150 (6”); 200 (8”);
法兰连接。150、300、600级,符合PN16,符合ISO 7005标准。
材料。 **
本体:钢ASTM A216 WCB为150级Pn 16/25。
300级和600级的ASTM A352 LCC钢。
阀座。不锈钢材质
插头:钢ASTM A350LF2
密封圈。氟橡胶
连接配件。镀锌碳钢材质,符合DIN 2353标准。
根据要求采用不锈钢材质
---
