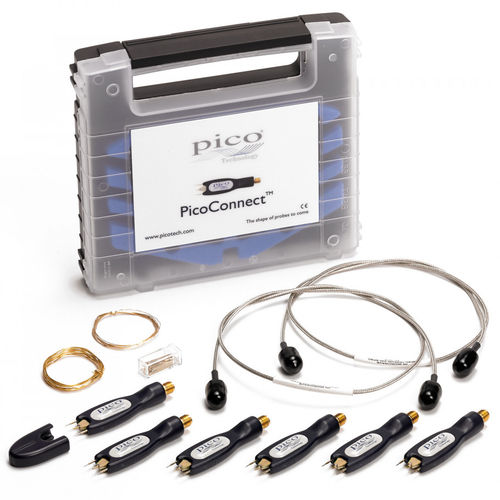

测量探头 920 series

测试被动经济型

高性能千兆位测试探头系列，允许经济有效的指尖浏览高达18Gb/s的宽带数据流。这包括现在无处不在的USB 2和3、HDMI 1和2、以太网、PCIe、SATA和LVDS标准。 具有成本效益的测试和测量解决方案一直在努力跟上宽带数字通信使用的增加，特别是在低侵入性传输线探测解决方案领域。PicoConnect探头的尖端电容小于0.4 pF，接地参考负载为220 Ω至910 Ω，总体而言，PicoConnect探头比大多数现有的、更昂贵的探测解决方案的侵入性更低。为了实现低至百分之几的测量精度，它们对其典型应用进行了比率补偿：探测40Ω至100Ω（80Ω至200Ω差分）的传输线和端口。 PicoConnect探头适合与任何具有50Ω输入的测量仪器连接，允许宽带示波器和频谱分析仪用户浏览电路、背板、互连和系统，通常不中断其功能，并在不破坏预算的情况下在多个通道上这样做。它们在1Gb/s至12Gb/s的应用中特别具有成本效益。 该系列探头提供÷5、÷10和÷20的分度比，阻抗适合低压、高速、典型的数字应用。每个比率都有一个直流或交流耦合选项，后者在直流偏置不受干扰时非常重要（如HDMI、ECL、PECL和LVDS）。
