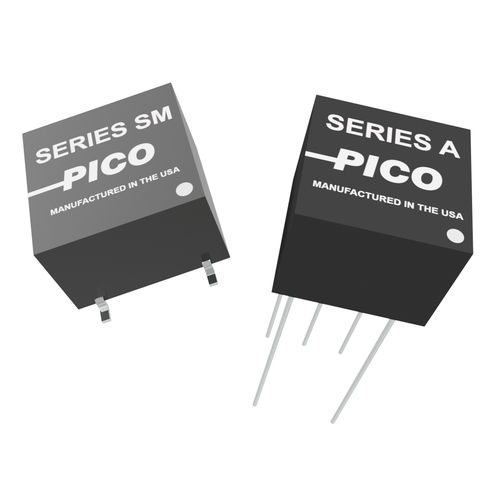

DC/DC变流器 / 封装 24SM24S插入式非稳压绝缘
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 形状
- 封装, 插入式
- 用电规格
- 非稳压
- 其他特性
- 单输出, 绝缘, 双输出, 高温, 超小型
- 输入电压
5 V, 12 V, 15 V, 24 V, 48 V
- 输出电压
最少: 3.3 V
最多: 250 V
- 功率
0.5 W, 0.63 W, 1 W, 1.25 W
产品介绍
该系列非稳压 DC-DC 转换器采用超微型封装。共有 178 种不同型号。这些设备具有单路和双路输出。工作温度范围为 -25º C 至 +70ºC。
特点
环境温度为 70º C 时输出功率高达 1.25 瓦
封装半导体，额定值保守，具有最高可靠性
超小型尺寸（0.3 英寸高）
100 兆欧 @ 500V 直流隔离
输入/输出隔离
单路和双路输出
无需散热器
输出电压高达 250V
可选项
符合 Mil Std.
扩展工作温度（-55º C 至 +85º C）
稳定烘烤（125º C 环境温度）
温度循环（-55º C 至 +125º C）
高温，全功率预烧（100% 功率，125º C 外壳温度）
典型特性：
测试条件：环境温度为 25º C，输入电压为额定值（除非另有规定）。
线路调节：输出与输入成正比。
输入电压范围
5V 型号 4 至 6.5V 直流电压
12V 型号 9 至 15V 直流
24V 型号 17 至 28V 直流
28V 型号 21 至 32V 直流
48V 型号 25 至 50V 直流
满载时的输出电压容差：
5V 型号 ± 0.25V
9V 型号 ± 0.3V
12V 和 15V 型号 ± 0.4V
24V 和 28V 型号 ± 0.5V
48V 型号 ± 0.7V
100V、150V、200V 和 250V 型号 ± 3.0V
---
