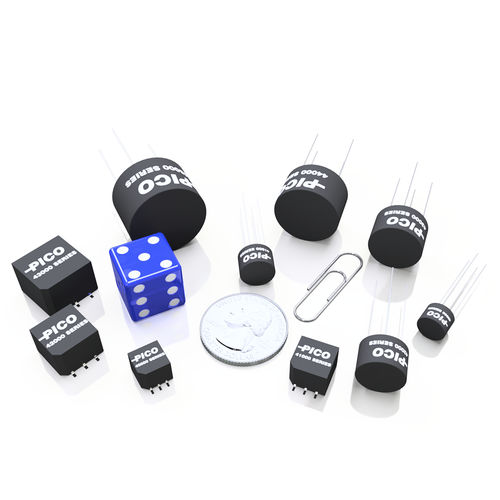

功率电感器 4 series

高频率SMDDC/DC变流器

Pico 表面贴装功率电感器是电源、DC-DC 转换器和开关稳压器中噪音、尖峰和功率过滤应用的理想选择。 表面贴装 PICO 表面贴装单元采用的材料和方法可承受气相、I.R.和其他回流程序的极端温度，而不会降低电气或机械特性。 最小的可能尺寸 特殊的高频磁芯材料以确保低损耗 所有单元都有分体式绕组 有大量的尺寸可供选择。 规格 所有单元的制造都符合Mil-PRF-27的5级S级标准（除了0号是V级）。 电感在0.1V RMS - 10 KHz下测量，直流电流为零。 误差为+10%至-5%。 额定直流电流下的温升小于30°C（尺寸0小于50°C）。 最高环境温度为100°C。 湿度敏感度等级。MSL3 端子。 符合MIL-STD-202，方法208的可焊性。 所有的电感器都有分体式的绕组--表中显示的是串联连接的额定值。平行连接将有1/4的电感量，两倍的直流电流和1/4的直流电阻，即平行连接的PICO 41400将有1.25毫安培，0.024安培的直流电阻为13.5欧姆。
