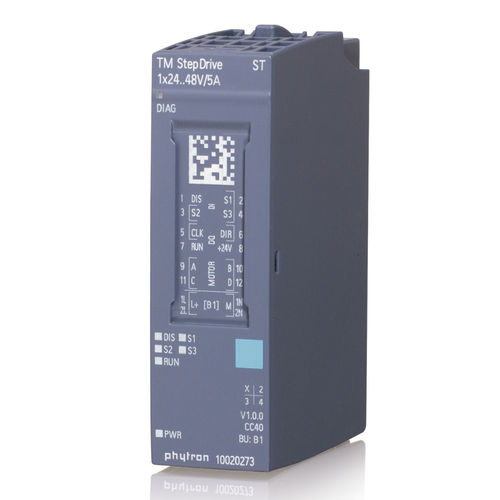

步进式电机控制器 TM StepDrive直流定位工业
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 发动机
- 步进式, 直流
- 应用
- 定位, 工业
- 输入/输出
- 数字输入, I/O
- 其他特性
- 可编程, 24-48 V, 带可编程逻辑控制器(PLC), 带电源
- 输入电压
最多: 48 V
最少: 24 V
- 输出电压
24 V
- 电流
5 A
- 发动机功率
200 W
(0.3 hp)
产品介绍
与西门子合作，为 SIMATIC ET 200®SP 提供带集成功率级的步进电机驱动器
在模块化 PLC 系统内控制和驱动步进电机：TM StepDrive 技术保证了高精度的电流调节，可实现高达 1/256 步的精细定位（使用 200 步进电机时，每转约 51,200 个位置（0.0070°/步））。
技术细节
- 用于 SIMATIC ET 200®SP 的带集成功率级的步进电机控制器
- TM StepDrive 1x24...48V/5A 模块成功通过了西门子的系统符合性测试。
- 适用于双极控制具有 4、（6）或 8 引线接线的 2 相步进电机
- 物理分辨率：每转约 51,200 个位置（0.0070°/步）。微定位时应考虑使用带计数器的编码器。
- 最大步进频率：250,000 步/秒
三个数字输入，用于限位和基准开关
- LED 诊断指示灯（集体错误、电源、停用、数字输入、电机运行）
- 两种运行模式：定位模式和技术对象模式
- 两种连接类型：动力级和分度器
- 在线控制器参数设置和诊断
- 通过 STEP®7、TIA Portal®（V15 版起）或 GSD(ML) 文件进行编程
- 防短路、过载保护
- 认证：CE 认证
重要提示：配置文件不能向下兼容。
SIMATIC®、ET 200®SP、STEP®7 和 TIA Portal® 是西门子股份公司的商标。
---
