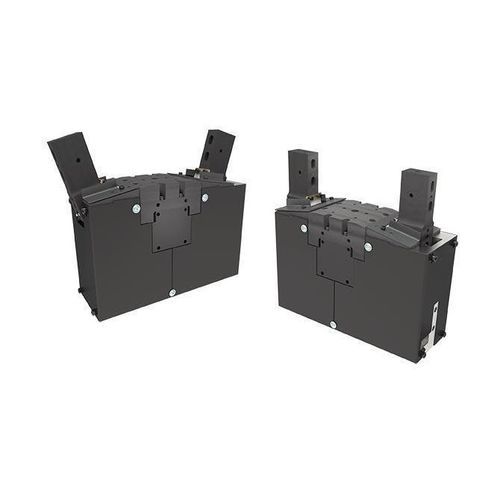

气动夹持单元 PFD series

凸轮式用于焊接组装用于焊接

概述
Series PFD 气动车架夹具在宽压范围内提供稳定的高夹紧力，适用于车身总成（body-in-white）、车架焊接和重型制造等苛刻应用。凸轮驱动机构可产生高达4,581 lb（20.4 kN）的总夹紧力，以可靠固定大型或复杂的装配件。

优势
PFD 设计注重灵活性与可维护性，具有宽大的夹口开口、多种可互换夹口样式以及带定位销位的坚固工装面，便于夹具设计。模块化夹口系统可快速拆卸或改装，缩短切换时间。可拆卸焊接防护罩保护内部组件，同时允许在不拆卸夹具的情况下进行维护和接近开关调节。该系列具备开关就绪功能、集成流量控制、低于0.7秒的静音动作周期以及向后兼容的安装面，可作为竞争产品的直接替代并提升可维护性。

适用场景

• 车身总成（body-in-white）装配
• 车架焊接
• 重型制造及大型/复杂装配件的夹持

视频 / 动画

• PFD 工作原理
• PFD 性能对比
• PFD 应用实例

技术规格

• 总夹紧力：高达4,581 lb（20.4 kN）
• 凸轮驱动机构
• 设计可在宽压力范围内工作以保证一致的夹紧力
• 宽夹口开口
• 多种夹口样式可选
• 模块化夹口系统，便于快速拆卸或改装（快速换型）
• 带定位销位的坚固工装面
• 可拆卸焊接防护罩，用于焊接保护和维护访问
• 开关就绪功能，可在不拆卸夹具的情况下调节接近开关
• 集成流量控制
• 静音运行（循环时间低于0.7秒）
• 向后兼容的安装面，可直接替换竞争对手的车架夹具
