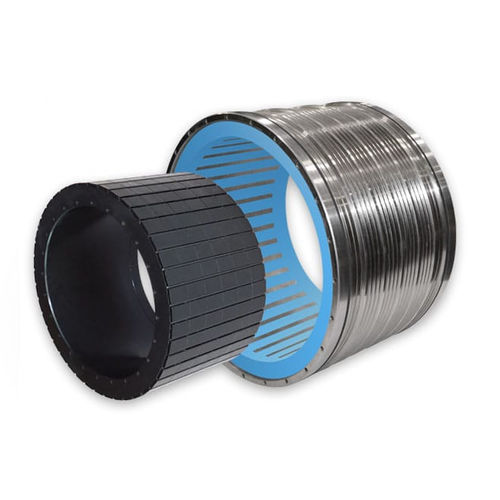

无框力矩电机 TKH series无刷三相模块化
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 无刷, 三相
- 构造
- 永磁, 模块化, 紧凑型, 无框
- 防护指数
- 坚固
- 冷却
- 水冷, 油冷
- 应用
- 用于机床, 回转工作台, 用于机器人, 工业, 车用, 医疗应用, 用于包装机, 液压应用, 用于医疗设备, 用于制药业, 重型, 用于绞车, 绕线操作用, 用于光学仪器
- 其他特性
- 高扭矩, 低速, 半速
- 功率
最多: 157 kW
(213.46 hp)最少: 3.5 kW
(4.76 hp)- 强度
最多: 333 A
最少: 9.7 A
- 扭矩
最多: 18,700 Nm
(13,792.412191 ft.lb)最少: 102 Nm
(75.231339 ft.lb)- 旋转速度
最多: 2,300 rpm
(14,451.3262 rad.min-1)最少: 210 rpm
(1,319.4689 rad.min-1)- 直径
最多: 1,030 mm
(40.55 in)最少: 230 mm
(9.06 in)
产品介绍
超高扭矩密度，薄环扭矩电机系列
- 比 TK 系列扭矩增加 > 20
- 最高连续扭矩密度
- 快速交付
- 模块化设计，145 种型号
- 意大利制造
超高扭矩密度薄环扭矩电机系列
TKH 系列产品完全在意大利制造，主要采用本地供应链和内部生产。因此，供应链更短、更可靠，灵活性更高，响应速度更快。
专为实现出色的扭矩密度、中低转速和快速定位而设计。TKH 扭矩电机系列采用创新的电磁回路和磁铁燕尾槽正锁定等尖端技术，在需要慢速和快速定位的苛刻应用中表现出色。精确的磁路设计和严格的制造公差保证了最小的齿槽纹波和平稳的扭矩输出。
高度模块化的设计经过优化，可确保更快地提供零部件，从而降低库存短缺和停机的风险。
特点
TKH "无框架 "电机专为要求苛刻的应用而设计，可与设备无缝集成，结构坚固，包括环氧树脂封装的三相定子和稀土磁铁。
定子特性
设计紧凑、高效、可靠。
采用先进的封装材料，热性能优越。
具有 H 级浪涌加固绝缘，可承受高直流电压。
转子特性
采用各向同性的表面磁铁型永磁转子，可减少齿槽。
采用涂层高温磁铁，确保稳定性。
---
