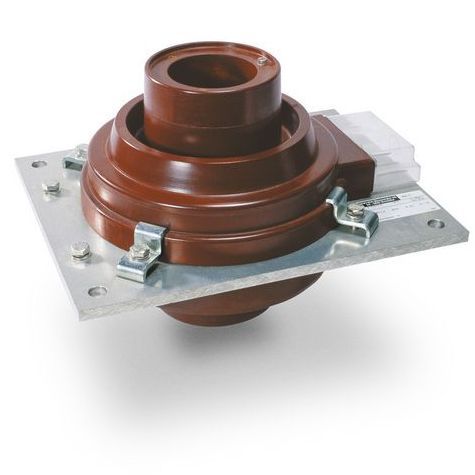

电流互感器 AKQ series

树脂浇注大电流防护

AKQ 型大电流互感器用于母线系统中的无绝缘一次导线，专为长期使用而设计。 AKQ 型电流互感器通常用于开放式母线系统。它们可将高达 15,000 A 的大电流转换成标准化的等值，供仪表、测量设备和保护装置使用。 AKQ 型电流互感器可用于五种不同的电压等级：7.2 千伏、12 千伏、17.5 千伏、24 千伏和 36 千伏。每个电压等级有六种不同的孔径，即六种不同的结构尺寸。活动部件由环氧树脂浇铸而成。根据需要，电流互感器环氧树脂外壳内最多可安装五个相互绝缘的铁芯，用于保护或测量任务。母线电压的绝缘在电流互感器的环氧树脂中实现。因此，这种类型的互感器符合相关电压等级的所有绝缘条件（BIL 或 TE 额定值）。孔的内部有一层导电涂层，必须与一次母线电位相连，以确保满足绝缘强度和局部放电条件的严格要求。安装板上有合适的安装孔，可安装在系统中。如果需要将 AKQ 电流互感器安装在定制的安装板或墙壁开口处，也可以只提供夹具而不提供安装板。
