配电变压器 EOF series

浸没式感应电压IEC

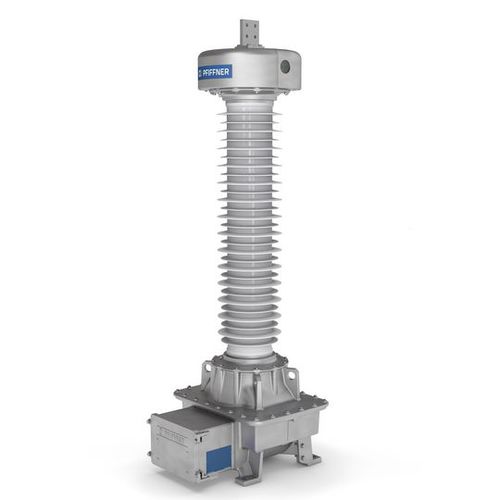

EOF 型油纸绝缘电感式电压互感器用于 24-245 千伏范围内的高压电网。它们能将高压转换成标准值，供仪表、测量和保护装置使用。 电压互感器的有源部分位于底座中。高压绝缘采用油纸技术。为此，使用了不含 PCB 的优质矿物油。绝缘子内装有精细分级的套管。 膨胀系统位于电压互感器的头部。该装置在温度变化时起到油量补偿的作用。对于 24-72 kV 的电压互感器，使用的是由氟橡胶 (VITON®) 制成的高柔性耐温膜。电压大于 72 千伏的电压互感器采用不锈钢制成的膨胀单元。油位由波纹管盖窗口中的机械系统显示。 所有金属外壳和法兰均由特殊铝合金制成。可根据要求对这些部件进行彩色涂层。 所有电压互感器均采用优质瓷绝缘子或高级硅胶复合绝缘子。根据标准中规定的不同污染等级，可提供不同的爬电距离。 密封外壳可保护油纸绝缘免受大气影响。 尺寸宽大的接线盒有一个可以向侧面打开的盖子。这样可以方便地连接次级电缆。接线盒默认为无孔法兰。可根据要求预装电缆接头、电路图和单独的安全说明。
