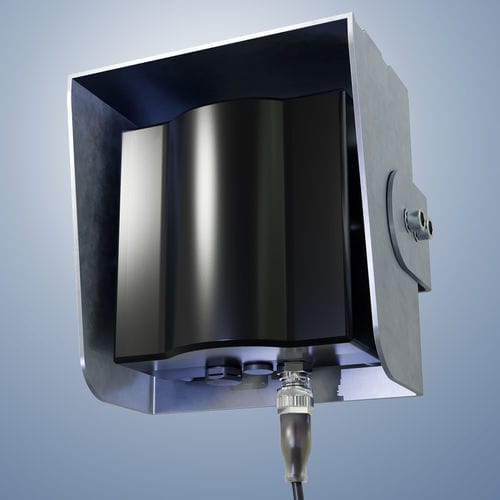

港口起重机防撞系统 BoomRanger®

雷达

为集装箱船桥梁和上层建筑提供高效保护，防止与港口起重机的碰撞。 - 极宽的波束角 - 针对应用优化的范围 - 适用于移动和静止目标 BoomRanger®雷达扫描仪（CRAT20-150/11ST）是一种FMCW雷达，工作在24.000 - 24.250 GHz的频率范围内。天线特性为水平150°（±75°），垂直11°（±5.5°）。 BoomRanger®专为快速移动的港口起重机的防撞系统而开发。 雷达扫描系统可检测到距离25米以内的移动和静止物体。可调距离以1米为步长设置。 物体检测通过开路集电极输出报告。BoomRanger®有3个输出，可用作制动或停止功能。它们可以根据各自应用的要求进行编程。3个输出连接到一个5针RSF4标准连接器。 - 极大的检测范围 - 对环境影响的不敏感性 - 宽温度范围 - 高防护等级 - 坚固的外壳 配件程序中的特殊支架有助于简便安装。 由于其物理特性，雷达扫描设备不得用于个人保护或紧急停止功能。 技术数据 机械设计 - 重量：约650克 - 材料：外壳底座：ALg，黑色阳极氧化 - 外壳盖：POM塑料，黑色 - 防护等级：IP 67 - 外壳尺寸：100 x 100 x 42毫米 - 安装孔/外壳背面：4 X M4螺纹，深10毫米，方形排列：82 x 82毫米 电气设计 - 电源电压：10 .... 30 VDC - 电流消耗：典型值130 mA，加上开路集电极输出的电流 - 输出：3个开路集电极输出，每个50 mA - 连接：5针连接器M12x1，RSF4兼容 - 传输频率：24.000 .... 24.250 GHz - 传输功率：< 20 dBm（EIRP）最大 - 天线特性：水平150°（±75°），垂直11°（±5.5°） - 距离检测：1米 .... 阈值（可在2 - 25米的1米步长内调节） - 0 - 1米不进行评估， - 2 - 4米最低速度小于1厘米/秒（0.6米/分钟） - 4 - 25米也适用于静止目标 - 响应时间：< 50毫秒 - 输出保持时间：约1秒 - 开机后的准备延迟：约1秒 - 工作温度：-40 .... +85 °C - 存储温度：-40 .... +85 °C 应用示例 由于其检测区域和为恶劣应用设计，BoomRanger®雷达扫描仪非常适合保护集装箱船桥梁免受港口起重机的碰撞。即使在困难的天气条件下，如浓雾，BoomRanger®在此应用领域也优于激光传感器。 - 极大的检测范围 - 对环境影响的不敏感性 - 宽温度范围 - 高防护等级 - 坚固的外壳
