公共广播系统 ADM-4

产品概述

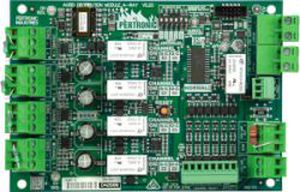

Pertronic 音频分配模块 ADM-4 提供多路独立控制与监测的 100 V rms 音频线路（通道）。它允许从单一 100 V 音频线路引出多路分支，同时保留故障监督功能，简化公共广播和疏散音频系统的安装。

由 ADM-4 模块构建的系统即使在部分通道发生故障时仍可继续运行。若某通道发生短路，该通道将被隔离，未受影响的通道在短暂中断（约20秒）后继续输出音频。模块持续监测被隔离通道并在故障清除后自动重新连接通道。

内置监测系统持续检查 100 V 输出线路的开路和短路情况，无论系统是在广播疏散信息、播放背景音频还是空闲状态。

每个通道可通过本地 DIP 开关永久启用，或通过远程控制信号（Channel Select 输入）启用/禁用。

ADM-4 独立监督输出通道并在发生故障时向连接的放大器或疏散发生器发出故障信号。模块还包含用于连接监测设备的 Form C 干接点故障继电器。

特点

• 通过提供多路受监测的音频通道，简化疏散与公共广播系统安装
• 短路通道将被自动隔离，允许其他通道继续传输音频
• 有助于符合 AS 1670.1: 2018 第2.6节的故障隔离要求
• Channel Select 输入提供单通道切换
• 每通道 80 W 的开关能力
• 板载 DIP 开关允许永久选择单个通道
• 带 Form C 干接点的故障继电器
• 每通道分别指示开路和短路故障
• 控制输入可与板载电路隔离
• 用户可选择的端接（EOL）输入电阻以适配放大器规格
• 兼容 Pertronic EA60、EA120、Pertronic 疏散放大器及由 Pertronic EVAC Generator 控制的放大器

订购信息
产品代码 | 描述
ADM-4 | 音频分配模块，4路

可用文档
本产品的数据表和安装说明可用。

技术规格

• 多路独立控制与监测的 100 V rms 音频输出通道（4路）
• 逐通道开路与短路故障监测
• 短路通道自动隔离，未受影响通道继续工作（短暂中断 ~20 秒）
• 故障清除后通道自动重新连接
• 本地 DIP 开关用于永久启用通道
• 远程 Channel Select 输入用于单通道切换
• 每通道 80 W 开关能力
• 用于连接监测设备的 Form C 干接点故障继电器
• 每通道分别的开路与短路故障指示
• 控制输入可与板载电路隔离
• 用户可选的 EOL 输入电阻，可根据放大器要求配置
• 兼容性：Pertronic EA60、EA120、Pertronic 疏散放大器及 EVAC Generator 控制的放大器
• 订购代码：ADM-4
