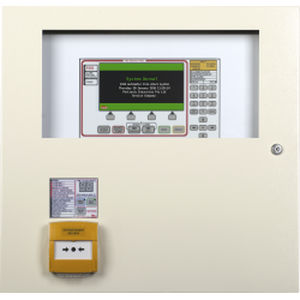

消防警报器控制板 F220®

密封带显示器

概述

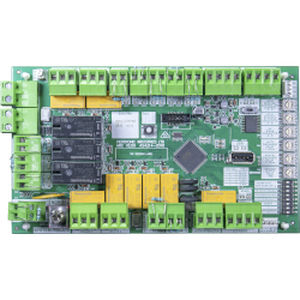

Pertronic F220® 灭火剂释放系统可对一个或多个灭火抑制系统提供自动控制。该系统基于 Pertronic F220® 模拟寻址火灾控制面板与 Pertronic 灭火剂释放控制器（ARC2）。单个 F220 面板可安装多个 ARC2。每个 ARC2 为一个抑制系统提供控制、故障监测与监督。
控制面板为每个 ARC2 配置一个 Pertronic Agent Control Station。该控制站具备键盘和显示面板，提供关联 ARC2 及抑制系统的状态与故障指示。除了面板上安装的控制站外，每个 ARC2 可与多达九个附加控制站通信。可用两种控制站类型：Agent Control Station（ACS2）和 Local Control Station（LCS2）。ACS2 包含放电倒计时、状态指示 LED、本地蜂鸣器静音控制、手动模式和自动模式按钮，以及一整套故障指示 LED。LCS2 与 ACS2 类似，但不包含故障指示 LED。
任何 ACS2 或 LCS2 上的手动模式按钮可用于在任何时间阻止灭火剂释放，包括自动放电过程已启动之后。每个控制站还配有带翻盖的手动呼叫点（MCP），允许手动触发灭火剂释放过程。
F220 灭火剂释放系统包含室内和耐候性音视（AV）指示器。AV 指示器可提供多种信息文本与声音警报信号，并可选配高可见性倒计时器。F220 灭火剂释放面板提供多种机柜尺寸与样式，包括耐候型。

特点

• 基于 Pertronic F220 模拟寻址火灾面板的火灾抑制控制系统
• 一个 F220 灭火控制面板可配置多个 Agent Release Controller（ARC2）
• 支持自动或手动灭火剂释放流程
• 可从任何控制站禁用或中止自动释放

Agent Release Controller 特性（每控制器）

• 自动延迟可配置：5 秒至 90 秒
• 手动延迟可配置，独立于自动延迟：5 秒至 90 秒
• 可与多达九个外部控制站（ACS2 或 LCS2）通信
• 用于与控制站通信的 RS485 总线
• 灭火剂释放输出保持时间可配置：20 秒、30 秒、60 秒或 5 分钟
• 低压故障输入
• 可选的压力开关反馈以确认释放

订购信息
产品代码 — 描述
F220-A10U/5A-ARC — F220，10U 机柜，2 回路，5A 电源，含 ARC2，白色机架板
F220-A13U/5A-ARC — F220，13U 机柜，2 回路，5A 电源，含 ARC2，白色机架板
F220-A13U/11A-ARC — F220，13U 机柜，2 回路，11A 电源，含 ARC，白色机架板
F220-A16U/5A-ARC — F220，16U 机柜，2 回路，5A 电源，含 ARC，白色机架板
F220-A16U/5A-ARC-EXT — F220，16U 机柜，2 回路，5A 电源，含 ARC，门上带 ACSDISP+OL，白色机架板
F220-A16U/11A-ARC — F220，16U 机柜，2 回路，11A 电源，含 ARC
F220-A16U/11A-ARC-EXT — F220，16U 机柜，2 回路，11A 电源，含 ARC，外门带 ACS
F220-A28U/5A-ARC — F220，28U 机柜，2 回路，5A 电源，含 ARC，白色机架板
F220-A28U/11A-ARC — F220，28U 机柜，2 回路，11A 电源，含 ARC，白色机架板
F220-A28US/5A-ARC — F220，28U 细长机柜，2 回路，5A 电源，含 ARC2，白色机架板
F220-A28US/11A-ARC — F220，28U 细长机柜，2 回路，11A 电源，含 ARC，白色机架板

技术规格

• 系统基座：Pertronic F220® 模拟寻址火灾面板
• Agent Release Controller：ARC2（每台为一个抑制系统提供控制、故障监督和监测）
• 每个 F220 面板支持多个 ARC2
• 控制站：ACS2（完整指示与计时器）和 LCS2（无故障 LED）
• 每个控制站集成手动呼叫点（翻盖式 MCP）
• 自动和手动释放模式；自动释放可从任何控制站禁用/中止
• 可配置自动延迟：5–90 秒
• 可配置手动延迟（独立）：5–90 秒
• 释放输出保持时间选项：20 秒、30 秒、60 秒、5 分钟
• 通信：RS485 总线至控制站；每个 ARC2 最多 9 个外部控制站
• 故障监测：低压故障输入；可选压力开关反馈以确认释放
• 音视指示：提供室内和耐候性 AV 指示器；可选高可见性倒计时器
• 面板提供多种机柜尺寸和样式（包括耐候型和 28U 细长选项）
