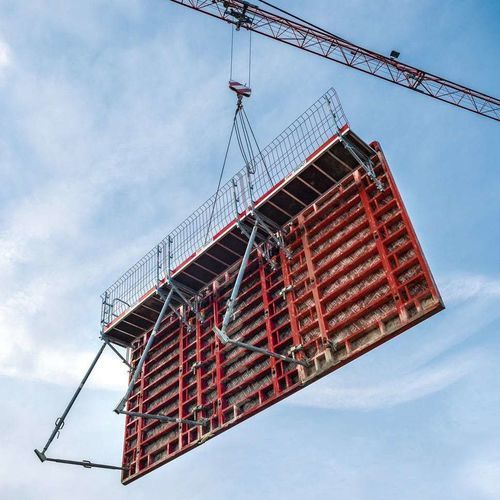

墙体模架模板盘 MAXIMO

胶合板材料

概述
MAXIMO 是用于墙体和柱体快速且具成本效益的板式模板系统。由 PERI 开发，采用单侧安装的 MX 锚固技术（MX 15 / MX 18），可加快锚固作业、减少现场劳动力，并通过中心布置的锚点获得规则的接缝与锚点排列，从而提升混凝土表面质量。

主要特性

• 单侧 MX 锚固技术：无需填充管或锥体即可快速安装锚固件。
• 锚点数量优化并居中布置，降低材料需求并改善外观。
• MX 18 支持墙厚至 60 cm；也可选用可双侧操作的 DW 15 / DW 20。
• 构件框架提供粉末涂层或热浸镀锌+粉末涂层，降低混凝土粘附并便于清洁。

应用 / 现场性能

• 适用于对混凝土表面质量有较高要求的工程（如高档住宅、地下车库、竖井与隧道）的墙体与柱体模板施工。
• 在可比条件下，系统经验证可将施工时间比传统面板模板缩短高达 50%。
• 可与 RUNDFLEX 圆形模板、SRS 圆形钢柱系统及 TRIO 面板模板兼容，便于混合应用。

型号与选项

• 构件高度：2.70 m、3.00 m、3.30 m、3.60 m；可按需提供更高的 MAXIMO 300 / MAXIMO 360。
• 构件长度：0.30 m | 0.45 m | 0.60 m | 0.90 m | 1.20 m | 2.40 m。
• 延高件：0.30 m | 0.60 m | 0.90 m | 1.20 m。
• 配件：MXP 作业平台、MXK 支座系统、用于竖井模板快速移动的 MX Shaft Corner、用于堆叠的 BFD 对准联接件等。

附加优点 / 可用性

• 由于单侧安装流程简化，现场所需人员减少，施工更高效。
• BFD 对准联接件可实现齐平且密闭的连接，支持最高 5.40 m 的叠加及最大 10 cm 的补偿。
• 提供丰富的安全配件与支撑（MXK、MXP、MX 护栏支架、RS 支撑、支架）以保证安全操作。
• 模块化方案与配件兼容性提升现场灵活性与物流效率。

特性 / 技术规格

• 系统类型：板式模板
• 构件高度：2.70 m | 3.00 m | 3.30 m | 3.60 m
• 构件长度：0.30 m | 0.45 m | 0.60 m | 0.90 m | 1.20 m | 2.40 m
• 延高件：0.30 m | 0.60 m | 0.90 m | 1.20 m
• 材料：钢（框架）；覆面：Finply 18 mm 或全塑覆面
• 安装时间：单体构件（单次/多次使用）：0.20–0.38 h/m²；组合使用：0.15–0.23 h/m²
• 允许的最大新拌混凝土压力：80 kN/m²
• 锚固技术：单侧 MAXIMO 锚 MX 15 / MX 18；可选：DW 15、DW 20
• 封闭技术：螺旋塞、铆钉塞、纤维混凝土塞（DK）等，具有检测证书
• 连接技术：BFD 对准联接件（齐平、密闭），适用于堆叠、补偿、墙体伸出和角/端部模板
• 标准：满足 DIN 18202 表 3 第 7 行的平整度要求
