概述

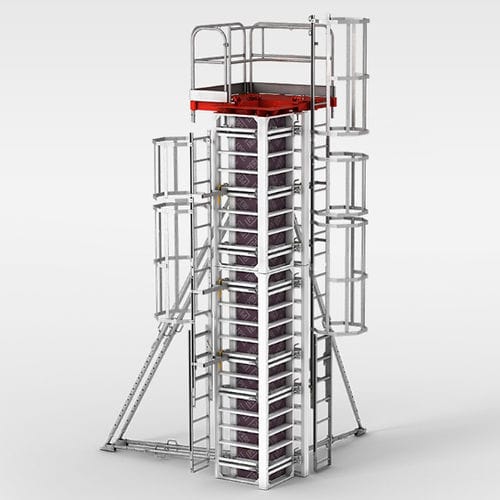

PERI RAPID 是一款可由起重机搬运的柱模板系统，专为建筑观感混凝土表面与锐角柱断面设计。通过专利的夹紧原理，模板面板固定于铝合金框架上，避免钉子或螺钉的印痕，并支持整面覆盖的面板以实现高质量的现浇混凝土表面。RAPID 可承受异常高的新拌混凝土压力，并可带支撑和浇筑平台整体起吊搬运。

主要特性

• 夹紧式模板面板可实现无钉痕、无螺丝痕、无板缝痕的混凝土表面。
• 面板可自由选择；铣削面板适用于锐角柱断面。
• 可作为完整组件随起重机一次搬运，含顶推-拉支撑和浇筑平台（可提供圆形和矩形版本）。
• 基础装配快速：轻型铝制构件和简易夹紧方式可快速固定面板。

应用
适用于要求高质量观感混凝土表面与高效施工流程的现场或预制厂柱体施工。适配方形、矩形柱及超大断面，超大断面需追加锚固。

技术参数

• 系统类型：柱模板
• 构件高度：0.60 m | 2.10 m | 3.00 m
• 可实现柱断面：20 cm × 20 cm 至 60 cm × 60 cm（锐角可达 58 × 58 cm）；超大断面：85 × 85 cm – 130 × 130 cm
• 可实现柱高：2.10 m 至 8.10 m（标准版）
• 新拌混凝土压力：120 kN/m²
• 材料：铝合金
• 面板厚度：带倒角柱用 21 mm；锐角柱用 30 mm
• 可选组件：浇筑平台、集成爬梯、断面>60×60 cm 使用 DW 15 锚固、BFD 对准锁连接
• 支持与工具：兼容 PERI CAD 及 PERI 数字化工具
