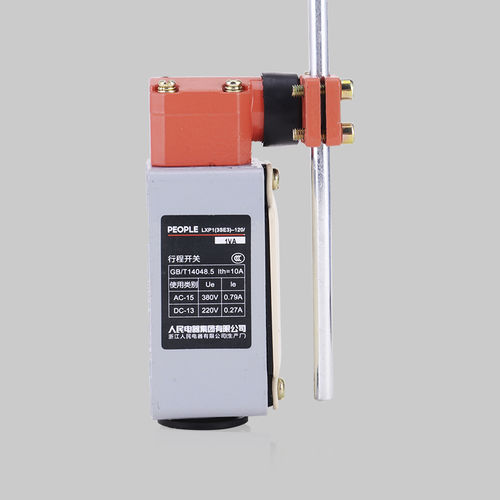

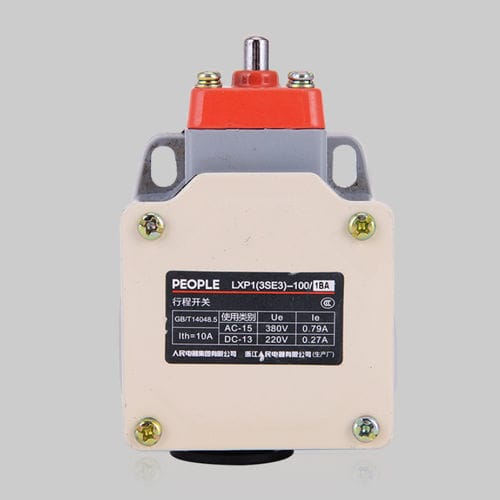

旋转凸轮式限位开关 LXP1

带旋转杠杆挠性柄机械

LXP1系列行程开关适用于交流40Hz至60Hz、交流电压最高500V、直流电压最高600V、电流最高10A的控制电路。它可将机械信号转换为电信号，用于运动机构的跳闸、速度控制或程序控制 结构 本系列产品可分为开式和防护式两类。 开式有2P和3P两种。 3P开式仅有摆动式。 2P有4种类型：桥式、瞬时式、摆动式、摆动单桥式和摆动十字四式。 防护型有2P、3P、4P。共有4种类型：1NO+1NC、1NO+2NC、2NO+1NC和2NO+2NC。 主要技术参数 5.1 环境温度：-40ºC 至 +85ºC 5.2 额定绝缘电压：Ui=AC500V；DC600V 5.3 最大工作电压：Ue=500V（同极）。 5.4 额定发热电流：Ith=10A 5.5 额定工作电流：Ie 见下表 5.6 机械寿命：30万次 5.7 电气寿命：Ie=1A/AC-1150万次；Ie=0.5A/AC-1110万次 5.8 推杆测量重复运动精度：0.02mm 5.9 保护壳输出线：M20x1.5 5.10 触点接线能力：实心线 2×25mm²； 绞线（带引线）2×1.5mm²
