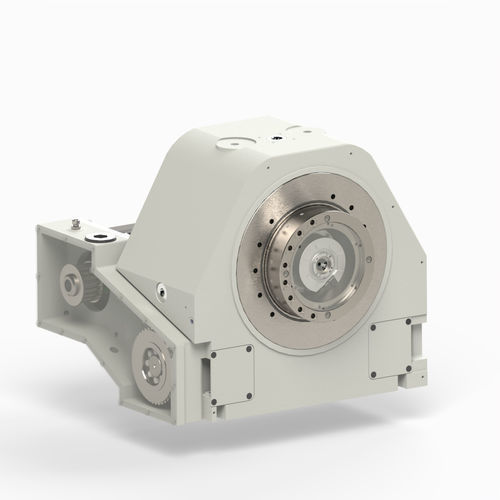

电机驱动回转工作台 AWU Series

卧式倾斜用于机床

这款水平 NC 工作台具有最小直径为 100 mm 的面板。它的轴水平旋转，承载能力为 80 公斤。轴承直径为 120 x 70 毫米，最大中心孔径为 35 毫米。蜗杆齿轮比为 36，驱动扭矩为 3 Nm，该装置的重量为 26 公斤，它的工作最大为每分钟 80 转（转速）。 水平 NC 工作台可承受 2,000 N 的最大轴向载荷、1.4 kgm2 的最大质量惯性矩、200 Nm 处旋转轴的最大倾斜力矩、63 bar /6 bar 的最大夹紧压力。在驱动夹紧时，不带夹紧的最大切向转向为 110 Nm，而最大切向转向为 150 Nm/80 Nm。夹紧是气动或液压的。 带有水平（纵向）旋转轴和垂直（站立）面板的 AWU 轮轴系列可用于加工大型工件以及重型金属切削。驱动器是通过一组蠕虫轮实现的。根据要求，我们可以提供额外的齿轮带减速机。围绕可能最大的 YRT 轴承的设计基础。为了获得最大的刚性，轴承座后侧提供额外的支撑轴承。铸造外壳设计有厚厚的墙壁和强肋。我们很乐意为您提供我们的设计以满足您的大型通孔要求。 在该系列中，我们为您提供额外的设计：-带有各种尺寸夹紧夹头和箱爪的面板 -计数轴承和轴组件 -稳定支 撑-滚子块-在 ATU 工作台上安装 AWU 轮轴，用于五轴机床 -线性轴作为子结构
