带有柔性夹层的热焊接保护波纹管被广泛用于所有类型的机床:它们在加工中心的使用非常频繁。为了在平面波纹管被热切屑击中时保护它们,有必要屏蔽金属元素,称为 "层压"。扁平波纹管上的柔性层压板的固定系统使用装在特殊夹子里的弹簧。这些保持刀片的粘性,并加载在彼此的顶部,以防止污染物和刨花进入。同时,它们允许旋转高达90°,以方便将带有柔性夹层的扁平波纹管法兰固定到机床上。

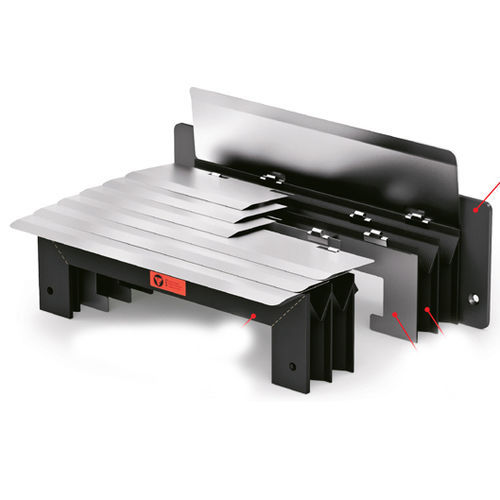

PEI热焊接平面波纹管由以下部分组成:
钢片:它们保护防护罩不受高温和炽热切屑的影响。
- 波纹管:(3)用抗水、油、冷却剂、灰尘和刨花的织物制成。
- PVC支撑:(4)它们给整个波纹管带来刚性,并根据客户导轨的轮廓切割成一定尺寸。
- 连接法兰(1和2)用于简单地连接到机器上。
这种应用的柔性层压的工作位置是:
- 垂直方向
---
