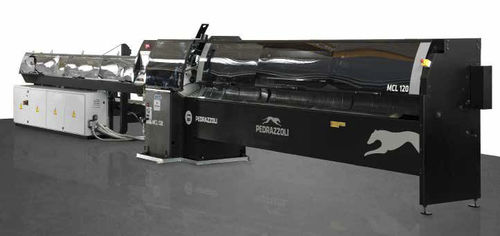

旋转刀切割流水线 MCL 120

旋转用于金属管道

概述
MCL 120 自动管材切割线用于高产能的全自动管材切割。IBP PEDRAZZOLI 技术实现快速循环和精确、可重复的切割，并可集成去毛刺、清洗和收集单元。

优点

• 斜齿轮切割头和双夹紧缸，确保刀片寿命长、切割精度高且垂直度好。
• 对高强度管材以及表面精细或壁厚较薄的管材具有良好切割性能。
• 电机驱动的长度挡块用于自动定位。
• 优化的滚轮与夹具布置，保证管材稳固夹持。
• 可用排出长度：3000 mm 或 4500 mm（可按需提供其他长度）。
• 电机驱动的刀片进给与旋转在进刀、中段、出刀各阶段均保持一致的切割质量。
• 提供切割参数技术数据库以辅助操作员。
• 可与自动去毛刺、清洗和收集单元集成。

特性

• 7轴控制，保证长期稳定的重复定位精度。
• 最多支持3种不同切割长度和3个不同卸料位置。
• 完全自动的生产切换，最大限度减少换线时间。
• 提供多种配置和配件以便按需定制。

技术参数
外形尺寸（长 x 宽 x 高）：2500 x 11285 x 1800 mm
重量：4210 kg
工作面高度：1040 mm
圆管切削能力：最小 12 mm – 最大 122 mm（可按需达 125 mm）
方管切削能力：最小 12 mm – 最大 95 mm
矩形管切削能力：最小 15 x 10 mm – 最大 110 x 70 mm
刀片直径范围：140 mm – 370 mm
刀片转速（变频器）：35–300 rpm
最大上料能力：4 ton
管束长度：2200–6500 mm

IMS4 与说明
IMS4 管理控制提供图形化监控和直观的触控编程。提供演示视频。可配置与下游自动去毛刺、清洗或收集单元配套使用。
