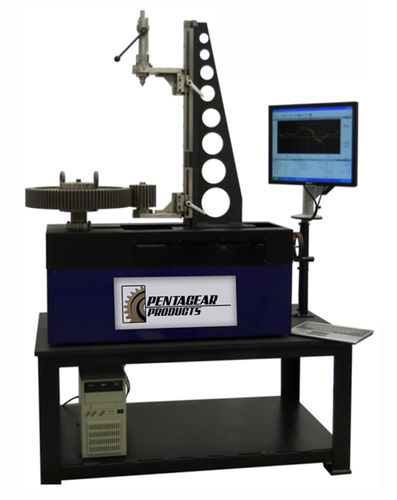

齿轮检查机 DFT 500

测量

“ 双重侧面齿轮测试被认为适应测量的一种综合测试的方法。它测量“综合”在齿轮的索引、螺旋(主角)，外形和溢流错误。 双重侧面测试包括一起滚动两个齿轮在紧的滤网(预先了输入一反对另一无后退)和测量中心距偏差，当零件转动360°。其中一个在滤网的齿轮是有小elementals错误的一个主要齿轮，并且其他是将被测试的组分。在转动360°的以后，被创造显示在两个齿轮之间的图中心距变异。 测试的特征 总综合错误Fi” 牙对牙错误fi“ 综合溢流错误Fr” 卑鄙中心偏差da” 裂口和毛刺 50-200 mm中心距 线性标度1微米决议 Windows 7 需要的最小的操作员培训 有编码器的直接传动转台式马达 电脑系统与： AGMA、DIN、ISO和风俗的双重侧面分析 集成的任意测力计 最大部分重量450 lbs。 最大齿轮50 ″ 在中心20 ″ \ /html之间的最大长度”
