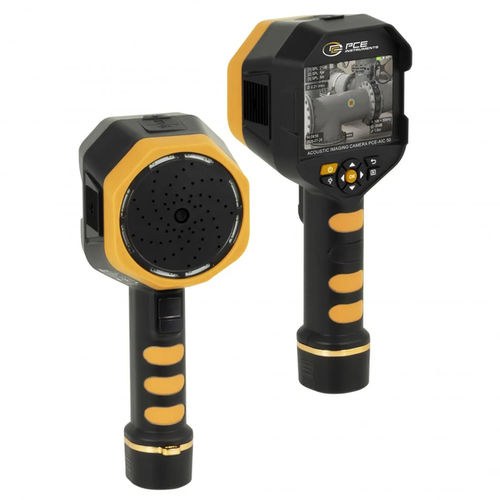

声音摄像机 PCE-AIC 50

麦克风阵列用于研究开发用于加工过程监督

描述 声学摄像机 PCE-AIC 50 是一款用于快速、可靠定位声源及检测压缩空气、气体和真空泄漏的测量系统。配备64通道MEMS麦克风阵列、高分辨率光学系统和先进分析软件，可在工业环境中实现精确的声学可视化。声学与光学采集的结合支持声学事件的实时可视化与记录。

功能与应用 设备可采集2 kHz 至 100 kHz 的信号，覆盖可听声和超声。检测范围约为0.3 m 至 50 m。典型应用场景：预防性维护、工业检测、机组与设备状态监测、压缩空气/气体/真空泄漏定位、局部放电检测、机械部件故障排查，以及生产、能源、建筑设备与科研中的噪声源分析。

视频 / 记录 / 传输 内置存储（8 GB），支持通过 Micro‑SD 扩展至 512 GB。可在设备上直接生成并保存分析报告。支持 Wi‑Fi（2.4 GHz 和 5 GHz），实现无线图像传输与便捷数据传输。

特性

• 64 通道数字 MEMS 麦克风阵列，实现精确声源定位
• 频率范围：2 kHz 至 100 kHz
• 检测范围：0.3 m 至 50 m
• 声学成像帧率 ≥ 25 FPS
• 集成气体泄漏及泄漏率估算功能
• 12MP 相机，视场 72°，固定焦距 3.9 mm
• 存储：TF/Micro‑SD 卡插槽，支持至 512 GB
• 无线图像传输（WLAN 802.11a/b/g/n/ac）
• 1/4" 三脚架接口

规格 一般技术参数：
通道数：64
频率：2 ... 100 kHz
显示类型：LCD
显示尺寸：3.5 英寸
显示分辨率：640 x 480
存储介质：Micro‑SD 卡
存储容量：8 GB（可扩展至 512 GB）
接口：USB‑C、Wi‑Fi
无线标准：802.11a/b/g/n/ac
传感器灵敏度：-26 ±1 dBFS
相机分辨率：640 x 480
三脚架螺纹：1/4"
视场（FOV）：72° ±3°
颜色调色板：Rainbow、Iron Red、White Hot
传感器：MEMS 麦克风
像素大小：12 µm
帧率：25 fps
焦距：固定 3.9 mm
检测范围：0.3 ... 50 m
菜单语言：德语、英语（GB）、英语（US）、西班牙语、中文、俄语、法语、意大利语、泰语、波兰语、捷克语、土耳其语、韩语、芬兰语、日语、瑞典语、巴哈萨
防护等级（设备）：IP52
电源：5 V DC（USB‑C）
电池：2 x 3.7 V 锂离子电池组
容量：5000 mAh
能量：18.25 Wh
工作条件：-20 ... 55 °C，10 ... 95 % 相对湿度
存储条件：-30 ... 65 °C，10 ... 95 % 相对湿度
尺寸（长 x 宽 x 高）：245 x 95 x 80 mm
重量：425 g

包装清单

• 1 x 声学摄像机 PCE-AIC 50
• 2 x 可拆卸锂电池
• 1 x Type‑C USB 充电线
• 1 x 收纳箱
• 1 x 使用说明书
