网络测试仪 PCE-VDV 10

网络LAN 网络以太网

概述

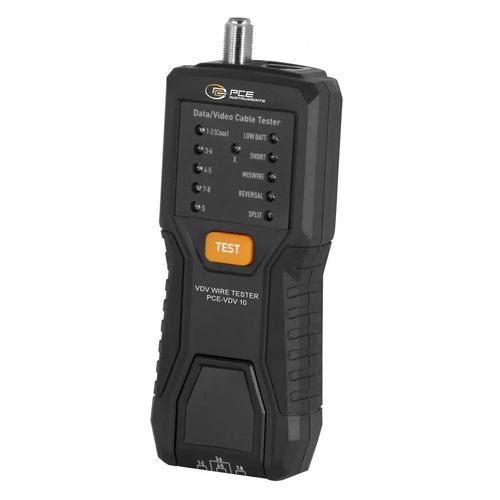

PCE-VDV 10 是一款便携式网络测试仪，用于诊断网络电缆和同轴电缆的故障。该设备由主机和远端单元组成的两部分系统构成，可对已布线的电缆进行检测。支持屏蔽和非屏蔽双绞线（Cat 3 至 Cat 7A）以及用于电视、天线和监控系统的同轴电缆。

功能与用途
仪器可对单根导体（针脚1…8）进行导通测试，进行配线核查以确认对线是否正确，并检测短路、接线错误、倒接和分对（split-pair）故障。对屏蔽电缆的屏蔽层也可进行检测。测试范围可达305 m；分对检测的最小电缆长度约为0.5 m。测试信号在主机与远端单元之间传输。结果通过LED指示：常亮表示配线正确，闪烁表示存在故障。状态LED可指示故障类型（短路、接线错误、倒接、split pair）。适用于网络安装、楼宇布线及IT/通信安装的电工、网络技术员和维护工程师。

特性

• 支持屏蔽与非屏蔽电缆（Cat 3–Cat 7A，Coax）
• LED 指示用于状态与故障诊断
• 最大电缆电阻：100 Ω DC
• 最大电缆长度：可达305 m
• 导通测试
• 配线测试
• 短路检测
• 对检测
• 屏蔽检测

规格
一般技术参数：
测量功能：导通、配线、短路、对检测、屏蔽检测
接口：RJ45，F-接口
电缆类型：同轴；Cat 3；Cat 5；Cat 5e；Cat 6；Cat 6A；Cat 7；Cat 7A
最大输入电压：60 V DC / 55 V AC
防护等级（设备）：IP20
电源：电池供电
电池：2 x 1.5 V AAA 碱性锰电池
容量：1270 mAh
工作条件：0 ... 50 °C，10 ... 90 % 相对湿度（无凝结）
存储条件：-20 ... 60 °C，10 ... 90 % 相对湿度（无凝结）
尺寸（长 x 宽 x 高）：55 x 28 x 140 mm
重量：119 g

包装清单

• 1 x 网络测试仪 PCE-VDV 10
• 1 x 同轴适配器（黑色）
• 1 x 同轴跳线（黑色）
• 2 x 数据跳线 15 cm（红色）
• 2 x AAA 1.5 V 电池
• 1 x 用户手册

技术特性

• 设备类型：带远端单元的便携式网络测试仪
• 支持电缆类别：Cat 3 - Cat 7A 与同轴
• 测试方法：导通、配线、对检测、短路、屏蔽检测
• 接口：RJ45 与 F-接口
• 最大电缆长度：305 m；分对检测最小长度：约0.5 m
• 最大电缆电阻：100 Ω DC
• 显示：用于状态与故障类型的LED指示（短路、接线错误、倒接、split pair）
• 电源：2 x AAA 1.5 V 电池（碱性锰）
• 电池容量：1270 mAh
• 防护等级：IP20
• 工作/存储条件：0 ... 50 °C（工作），-20 ... 60 °C（存储）；10 ... 90 % 相对湿度（无凝结）
• 尺寸 / 重量：55 x 28 x 140 mm / 119 g
