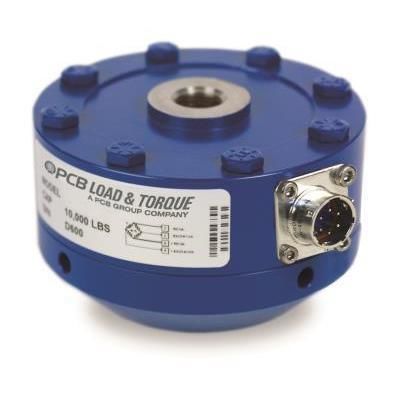

拉压力传感器 1204-12A/084A101

扁平型单轴应变式

产品概述
低矮型称重传感器，额定容量 25,000 lbf (111 kN)，50% 过载保护，额定输出 4.0 mV/V，安装螺纹 1 1/4-12 UNF，电连接器 PT02E-10-6P。型号 1204-12A/084A101。外壳为涂漆钢，检测元件为应变片。

主要特性

• 测量范围：25 klbf (111 kN)
• 低矮型设计，适用于紧凑安装
• 50% 过载保护
• 额定输出：4.0 mV/V (±10 %)
• 安装螺纹：1 1/4-12 UNF
• 电连接器：PT02E-10-6P

可用性
现货：有补货在途
交货时间：1–2 台的交货期约为 3 周

规格注释
[1] 额定值。 [2] FS - 满量程。 [3] RO - 额定输出。 [4] 已在拉伸和压缩方向校准。 [5] 在工厂安装可选 Tension Base 084A101 时保证性能规范。 [6] 单一施加，即无其他外加载荷。 [7] 在补偿的工作温度范围内。 [8] 在 10 VDC 下校准，可在 5 至 20 VDC 或 VAC RMS 下使用。 [9] 完整尺寸见外形图 49932。

部分规格
测量范围：25 klbf / 111 kN [2] [4]
灵敏度 (±10 % RO)：4.0 mV/V
非线性：≤0.05 % FS
滞后：≤0.06 % FS
不可重复性：≤0.01 % RO
蠕变（20 分钟）：0.025 %
静态误差带：≤0.05 % FS
偏心载荷灵敏度：0.25 %/in (0.25 %/25.4 mm)
共振频率：12 kHz
侧向载荷灵敏度：0.25 %/in (0.25 %/25.4 mm)
过载极限：37.5 klbf / 167 kN
载荷极限（侧向力 FX 或 FY）：10 klbf / 44 kN
载荷极限（弯矩 MX 或 MY）：10 klbf-in / 1130 Nm
载荷极限（轴向扭矩 MZ）：10 klbf-in / 1130 Nm
工作温度范围：-65 至 +200 °F (-54 至 +93 °C)
补偿温度范围：+15 至 +115 °F (-9 至 +46 °C)
温度对输出的影响（最大）：±0.0008 %Reading/°F (±0.0018 %Reading/°C)
温度对零点平衡的影响（最大）：±0.0008 %FS/°F (±0.0018 %FS/°C)
桥路电阻：350 Ohm
推荐激励电压：10 VDC（可在 5 至 20 VDC 或 VAC RMS 下使用）
绝缘电阻：>5K GOhm
零点平衡：±1 %RO / ±1 %FS
输出极性：+Tension
直径：6.06 in (153.9 mm)
高度：3.50 in (88.9 mm)
重量：21 lb (9.53 kg)
安装螺纹：1 1/4 - 12 UNF-3B
外壳材料：涂漆钢
检测元件：应变片（strain gage）
安装扭矩：1400 lbf-in (158 Nm)
满量程挠度：0.002 in (0.05 mm)
电连接器：PT02E-10-6P

可选配件

• 084A101 - Tension Load Base，带 1 1/4-12
• 084A56 - 1 1/4-12 预拉紧工具
• 084A90 - 连接器保护器，1200 & 1400 系列
• 181-012A - 配套连接器，6 孔 (F) 带应力缓解，适用于带 PT06A-10-6S 连接器的传感器 (SR)
• 8311-01-10A - 4 导体 PT06A-10-6S 至 pigtails 电缆，10 ft

技术特性

• 品牌: PCB Piezotronics
• 型号: 1204-12A/084A101
• 额定容量: 25 klbf (111 kN)
• 额定输出: 4.0 mV/V
• 精度: 非线性 ≤0.05 % FS；滞后 ≤0.06 % FS；重复性 ≤0.01 % RO
• 过载极限: 37.5 klbf (167 kN)
• 工作温度: -54 至 +93 °C
• 电连接器: PT02E-10-6P
• 外壳材料: 涂漆钢
• 尺寸 (D x H): 153.9 mm x 88.9 mm
• 重量: 9.53 kg
