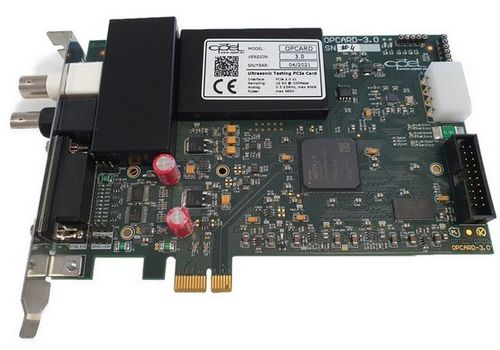

超声波探伤仪 opCard 3.0

成像飞行时间3D成像

OPCARD 3.0 - 超声波采集卡OPCARD 3.0超声波采集卡设计用作超声波测试系统的核心组件，符合ISO / PN-EN 12668系列超声波无损检测设备的要求。 该设备与适当的探头、校准块和软件集成后，可实现系统级合规性。 适用标准

• PN-EN ISO 12668-1
• 无损检测 - 超声波检查设备的特性和验证 - 第 1 部分：
• PN-EN ISO 12668-2
• 无损检测 - 超声波检查设备的特性鉴定和验证 - 第 2 部分：探头
• PN-EN ISO 12668-3
• 无损检测 - 超声波检查设备的特性鉴定和验证 - 第 3 部分：组合设备

。 符合性声明OPCARD 3.0 符合ISO / PN-EN 12668-1 中规定的超声波仪器的功能和性能要求，包括

• 稳定且可重复的脉冲发生器输出参数
• 低噪声接收器特性
• 可编程增益和线性度
• 宽且可配置的模拟带宽
• 精确且可重复的 A/D 转换
• 可靠的定时、触发和同步
ISO / PN-EN 12668-2标准的合格超声波探头结合使用时，包含 OPCARD 3.0 的完整超声波系统可根据ISO / PN-EN 12668-2标准进行验证。0 的完整超声波系统可根据 ISO / PN-EN 12668-3 进行验证。 支持合规性的相关技术参数
• 集成高压脉冲发生器，最高460 V，适用于标准化探头激励
• 超低噪声接收器前端（< 1 nV/√Hz）
• 可编程增益范围，分辨率高（0.5 dB 级）
• 可配置模拟滤波（高通和低通）
• 宽工作带宽：0.5-25 MHz（-3 dB）
• 精确的 12 位 ADC，采样率高达 100 MHz
• 高 PRF 能力高达 100 kHz
• 稳定的定时和触发，可实现可重复测量
• 板载存储器可实现一致的采集条件
。 验证和校准可使用 ISO / PN-EN 12668 中定义的标准校准程序和参考块对基于 OPCARD 3.0 的系统进行验证，包括：
• 灵敏度和增益线性度检查
• 时基精度验证
• 噪声级和动态范围评估
• 带宽和频率响应鉴定
校准和验证结果取决于完整的系统配置，包括探头、布线和软件环境。 注OPCARD 3.0 是一个模块化超声波采集平台，用于集成到定制的超声波系统中。最终符合 ISO / PN-EN 12668 要求的适用于完整的超声波检测系统，而不是作为独立组件的采集卡。
