聚合物滚珠丝杠 BSR series

钢精准轧制

概述

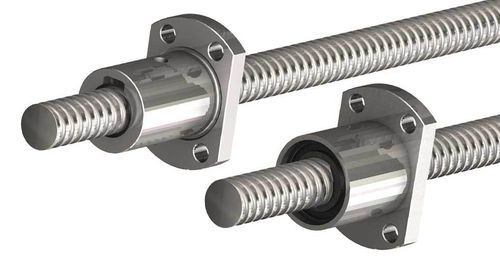

PBC Linear 的微型滚珠丝杠组件将旋转运动以低摩擦、高重复性的方式转换为精确的直线运动。组件采用精密压轧的1050钢丝杠轴配套循环滚珠螺母。可选丝杠直径：6 mm、8 mm、10 mm；导程：1 mm、2 mm、2.5 mm。螺母配置包括圆柱形、法兰式和外螺纹圆柱形。可选预压、multi-liner 球回路和每端的聚合物刮擦器提高了刚性、导程精度及在受污染环境下的防护能力，适用于紧凑型传动方案。

主要特性

• 精密压轧的1050钢丝杠轴
• 螺母类型：圆柱形、法兰式、外螺纹圆柱形
• 多层回球系统（multi-liner）实现平稳回流
• 可选预压以增强刚性和位置精度
• 每端聚合物刮擦器以限制杂质进入
• 在高载荷下相较于导螺杆具有更高的耐久性和导程精度

应用

• 机器人及机器人轴
• CNC 机床与运动控制平台
• 工业自动化与搬运设备
• 需要精确直线运动的实验室自动化及紧凑型医疗设备

技术规格

• 材料（丝杠）：精密压轧 1050 钢
• 可选直径：6 mm、8 mm、10 mm
• 可选导程：1 mm、2 mm、2.5 mm
• 螺母配置：圆柱形、法兰式、外螺纹圆柱形
• 回球方式：multi-liner 回球系统
• 可选项：预压以增强刚性/精度
• 密封：每端聚合物刮擦器以限制杂质进入
• 最大静态轴向承载能力：2.144 kN（482 lb）
• 电机兼容性：兼容 NEMA 08–23 电机（组件不含电机供货）；部分组件集成 PowerPlus 技术，扭矩提升约 25–40%
• 制造：美国制造的微型组件，设计与生产以缩短交付周期为导向
