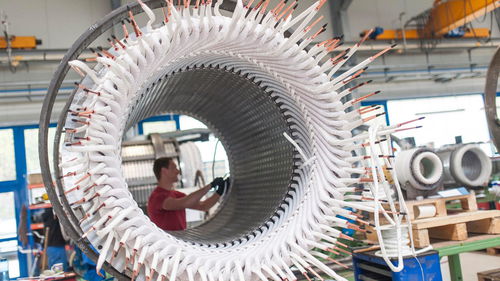

永磁同步电机定子

同步电动机定制

定子绕组 我们为您的发电机和电动机提供不同的定子绕组。 三相蘑菇绕组 - 单层、双层或特殊设计 - 最先进的制造技术，例如自动绕线机、拉入机、折槽机和焊接设备 - 还提供手动绕线 - 绝缘技术：富树脂系统、聚酯 VPI 或环氧 VPI（真空压力浸渍） 技术规格 - 平均卷绕长度可达 3.5 米 - 框架尺寸 800 以下的最大重量：8 吨 - 用于 150 - 800 号机架的手动绕组 - 机架尺寸 132 - 450（串联）的绕组拉入装置 - 用于短时间超温的高温绕组 - (400 °C/2 h; 600 °C/1 h) - 蘑菇线滑环转子，最大 6 t - 蘑菇线转子绕组 - 最高 6.6 kV 的高压蘑菇状绕组 - 变流器兼容绕组 - 绞线绕组 - 可根据要求提供更多绕组类型以及更大的尺寸和重量 三相绕组 - 尺寸较小，主要用于牵引机 - 线圈尺寸最大可达 5.6 米鱼形长度 - 绝缘技术：富树脂系统、聚酯 VPI 或环氧 VPI（真空压力浸渍） 绕制线圈的一般技术规格 - 从定子内径 300 毫米开始 - 展角：0 ...140° - 弦距（槽间距）：120 ...1,200 毫米（手工包扎可达小于 200 毫米） - 直芯部分长度： 280 ...3,500 毫米 - 直芯部件的横截面5 x 15 毫米 ... 25 x 70 毫米（最大 1 400 毫米）
