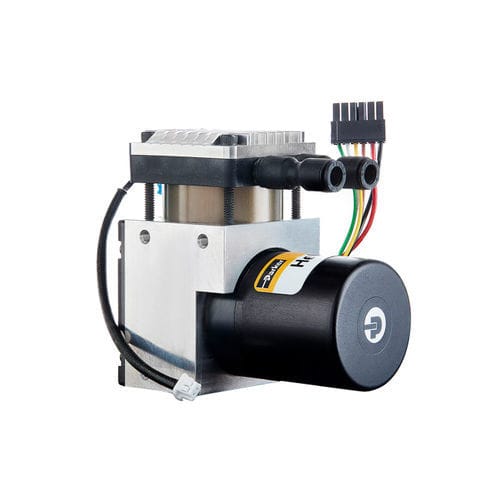

振荡活塞泵 Helix用于气体空气直流无刷电机
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 振荡活塞
- 流体
- 空气, 用于气体
- 驱动类型
- 直流无刷电机
- 可移动性
- 移动式
- 应用领域
- 用于实验室, 医疗应用
- 材质
- 不锈钢, 铝制, 塑料, PTFE, EPDM
- 其他特性
- 紧凑型, 静音, 无刷
- 流量
0.3 m³/h
(10.5944 ft³/h)- 压力
最少: 0 bar
(0 psi)最多: 6.9 bar
(100.076 psi)- 液体温度
最少: 5 °C
(41 °F)最多: 45 °C
(113 °F)- 长度
87 mm
(3 in)- 宽度
最少: 49 mm
(1.93 in)最多: 49 mm
(1.93 in)- 高度
最少: 84.3 mm
(3.32 in)最多: 84.3 mm
(3.32 in)- 重量
0.58 kg
(1.28 lb)
产品介绍
简要说明
Helix 微型摆动活塞单头泵，用于气体/空气输送。最大空载流量 5 L/min，峰值压力可达 100 PSIg（6.9 bar）。适用于气动驱动和微流体系统。
概述
Helix 微型活塞泵采用摆动活塞机构，紧凑的单头设计。配备无刷直流电机以确保可靠运行，低噪音（约45 dBA），PPS 轻质外壳，适用于空间受限的精密流体应用。
主要特性
典型应用
技术规格
Helix 微型摆动活塞单头泵，用于气体/空气输送。最大空载流量 5 L/min，峰值压力可达 100 PSIg（6.9 bar）。适用于气动驱动和微流体系统。
概述
Helix 微型活塞泵采用摆动活塞机构，紧凑的单头设计。配备无刷直流电机以确保可靠运行，低噪音（约45 dBA），PPS 轻质外壳，适用于空间受限的精密流体应用。
主要特性
- 技术：摆动活塞
- 适用流体：空气、气体
- 配置：单头
- 流量：5 L/min（空载）
- 压力能力：峰值可达 100 PSIg（6.9 bar）；工作压力 90 psi（6.2 bar）
- 电机：无刷直流（Brushless DC）
- 低噪音：约45 dBA
- 材料：外壳 PPS；湿式材料为不锈钢316、铝、FKM、EPDM、PTFE、PPS
- 结构紧凑，重量轻（576 g）
典型应用
- 气体覆盖液体的控制（Air-over-liquid）
- 气动作动
- 微流控芯片与分析仪
- 床边检测（POC）和便携式诊断设备
技术规格
- 流量：5 L/min
- 工作压力：90 psi（6.2 bar）
- 最大连续压力：60 psi（4.1 bar）
- 峰值压力（标示）：最高 100 PSIg（6.9 bar）
- 真空额定：0 psi（0 mm-Hg）
- 最大连续真空：0 psi（0 mm-Hg）
- 排量：0.5 in³
- 重量：576 g
- 尺寸（长 x 宽 x 高）：3.44 in（87.3 mm） x 1.93 in（49 mm） x 3.32 in（84.3 mm）
- 电机类型：无刷直流
- 机体材料：PPS
- 湿式材料：不锈钢316、铝、FKM、EPDM、PTFE、PPS
- 噪音等级：45 dBA
- 工作温度：5 至 45 °C
- 使用寿命：取决于应用
