粉尘分离器

旋风式用于除尘器圆锥

概述
Cyclone是一种旋风式（涡旋）分离装置，旨在在不主要依赖滤料的情况下从气流中去除废料和粉尘。该装置由上部圆形体、顶部切向进气口和下部锥体组成。一个位于装置轴线上的中央圆筒（轴向套管）延伸到切向进气口下方，以便清洁空气排出。

运行原理
含尘气体从切向入口进入时在腔体内形成漩涡。颗粒在离心力作用下被抛向壁面并沿壁面下移至锥体。当气流接近中央套管时方向回转并上升；清洁空气通过套管排出，而被分离的粉尘被导向下方并排入收集箱、压实机或制砖机。

设计选择与优点
内部表面光滑，不设可能卡住轻质网状带料的螺旋导向件。设计无旋转部件（如未安装可选平衡风扇），可降低维护。流线型内腔与气流管理有助于限制湍流并提高多种颗粒的分离效果。

可选功能

• 在清洁空气出口处安装平衡风扇以辅助运行。
• 为对噪音敏感的场所加装外部吸声覆层。
• 如果排放中仍有极细粉尘，可在旋风后段加装额外过滤（包括HEPA）。

图片（示意）

• Cyclone工作原理
• 小型Cyclone下方的旋转阀

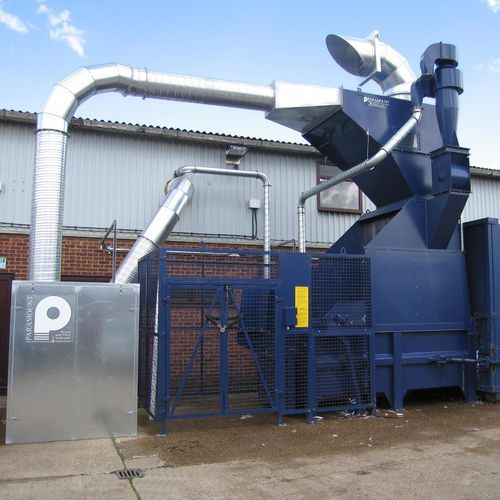

• 小型旋风通过旋转阀将废料送入压实机

特性 / 技术规格

• 类型：旋风式（涡旋）分离单元
• 结构：上部圆形本体，顶部切向进气口和下部锥体
• 清洁空气出口：延伸至切向入口下方的中央轴向套管
• 内部：光滑，无螺旋导向（设计用于处理轻质网状料）
• 运动部件：无（如安装可选平衡风扇除外）
• 排放选项：收集箱、压实机或制砖机
• 可选附加：清洁空气出口的平衡风扇；外部吸声覆层；必要时包括HEPA的后置过滤
