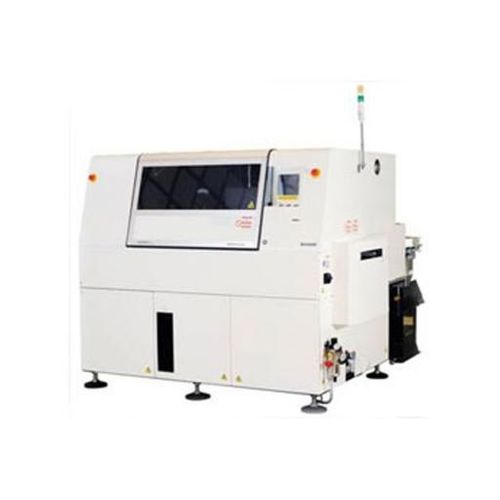

径向引线元件插入机 RL132

印刷电路板

Panasonic Connect RL132 高速径向引线元件插入机在空间效率高的基础上提供了超前一代技术。 RL132 结合了 25,700 CPH（0.14 个/元件）的插入率、最大 650 x 381 毫米的电路板加工尺寸、减少 33% 的电路板传输时间、减少高达 18% 的每次插入的电力和空气消耗量以及改善易损件的使用寿命，从而实现了极低的拥有成本。 该款通孔设备具有 4 个间距跨度，可配置 40 或 80 个元件输入。同时，其双分离式滑架可在交换模式下实现机器功能，并在生产过程中进行零件补充。此外，排气检测和完全自动恢复功能可实现不间断生产。 - 高速径向插入，速度可达 25 700 CPH，可输入 40 或 80 个零件。 - 通用平台的间距范围广，包括 2.5/5.0/7.5 和 10 毫米间距--无需在插入后手动放置 10 毫米间距的部件 - 自动恢复和部件排气检测 - 增强型可编程 T-Clinch 技术可消除底部布局的短路，确保无干扰插入 - 元件范围广，高度可达 23 毫米，插入角度从 0° 到 359° 不等 PCB 尺寸（毫米） 长 50 毫米 x 宽 50 毫米至长 508 毫米 x 宽 381 毫米 最大速度 0.14 秒/元件 元件输入数量 40 适用组件 间距 2.5/ 5.0 毫米（标准）、7.5 毫米和 10 毫米（可选）、电阻器、电解电容器、陶瓷电容器 PCB 更换时间 ~2 秒至约 4 秒（室温 20°C） 插入方向 360° 方向，以 1° 为增量 电源 * 三相交流 200 伏，3.5 千伏安 [*1] 气动源 0.5 兆帕、80 升/分钟（A.N.R.）
