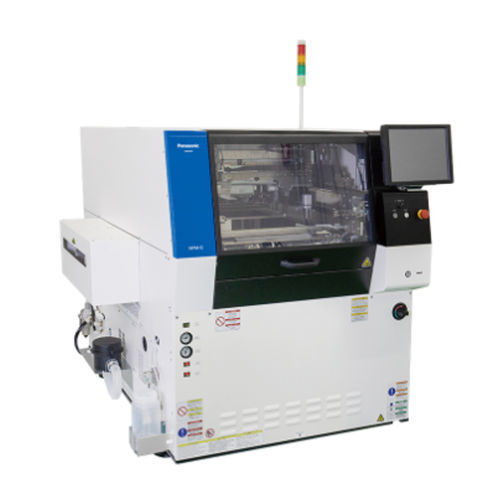

自动丝印机 NPM-GP/L

用于焊料SMT气动

NPM-GP/L 是 NPM-G 系列的最新丝网印刷机，可优化整体设备效率并提高生产线的整体性能。 它能在印刷后自动检索掩模上的焊锡，并将焊锡转移到下一个型号的掩模上。它还可以通过 APC-5M 功能实时监控焊膏，以优化维护时机和环境条件。NPM-G 系列可通过持续、自主的更新立即响应客户的供需变化，使自主工厂成为现实。 - 打印周期为 12 秒 - 重复定位精度为 ±3.8 μm - 模型转换、焊料传送和供应自动化缩短了生产时间和机器停机时间 - 每个周期都有单元清洁功能，并优化了维护时间安排 印刷电路板尺寸（毫米 - 长 50 毫米 × 宽 50 毫米至长 510 毫米 × 宽 510 毫米 [*1] PCB 更换时间 * - 12.0 秒，包括传送、印刷电路板定位、印刷电路板识别、印刷、每次清洁操作 (当印刷电路板 = 长 250 毫米 × 宽 150 毫米时） [*2] 重复性 - 2 Cpk ± 3.8 μm ± 3σ （松下指定条件） 打印精度 - 2 Cpk ±15.0 μm ± 6σ （松下指定条件） *使用 CeTaQ 测量机 屏幕框架尺寸（毫米 - 长 736 毫米 × 736 毫米 , 长 750 毫米 × 750 毫米 , 长 650 毫米 × 550 毫米 , 长 600 毫米 × 550 毫米 L 550 毫米 × 650 毫米 , L 584 毫米 × 584 毫米 , L 736 毫米 × 584 毫米 , L 584 毫米 × 736 毫米 [*3] 电源 * - 单相交流 200 V ±10 V / 交流 220 V ±10 V / 交流 230 V ±10 V / 交流 240 V ±10 V（可更换分接头），最大 3.3 kVA [*4]
