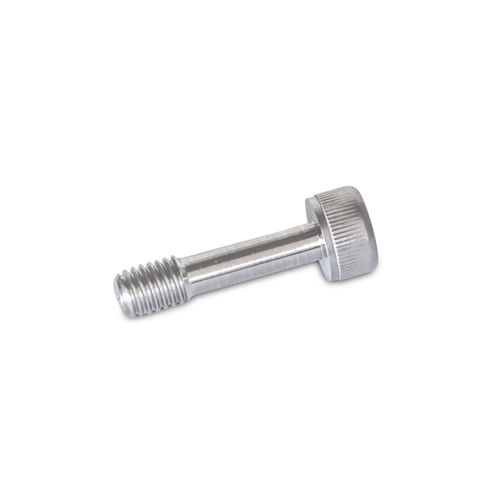

凹头螺钉 GN 912.2

夹具圆柱头内六角

可以使用 GN 912.2 内六角紧定螺钉，以防止由于螺柱的 d3 凹陷部分而丢失拇指螺钉。这样就达到了机械指令 2006 / 42 / EG 规定的 "安装元件的俘获"。 在使用时，必须在两个要装配的元件上各开一个带螺纹 d1 的螺纹孔，而不是一般的螺纹孔。此外，还必须在一侧或两侧开一个 d4 的间隙孔。根据被连接部件的设计和所需的夹紧长度 a1 ... a3，有多种装配选项，如上图所示。
