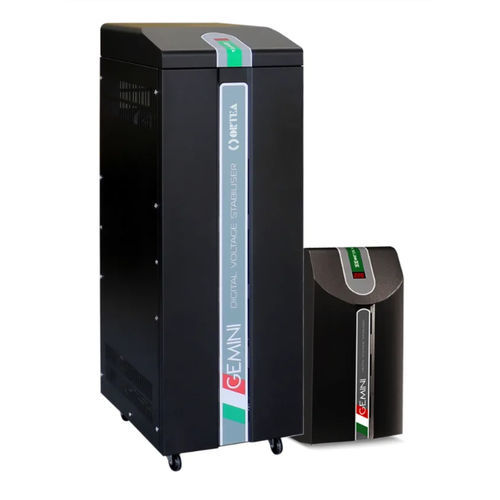

单相稳压器 GEMINI PLUS

静态自动电子

概述
单相稳压器 4-40 kVA。用于避免因输入电压不稳引起问题的技术解决方案。

类别
静态电压稳压器

主要技术信息

• 频率：50Hz ±5% 或 60Hz ±5%
• 电压调节：IGBT 控制
• 可选目标电压：220-230-240V
• 输出电压精度：±0.5%
• 允许负载变化：最高 100%
• 冷却方式：强制通风
• 环境温度：-25/+45°C
• 存储温度：-25/+60°C
• 最大相对湿度：<95%（无冷凝）
• 允许过载：150% 2 秒
• 颜色：RAL 9005

型号（±20%/±15%）
ESP7-20 — 额定功率：7 kVA — 最大输入电流：38 A — 额定输出电流：30 A
ESP10-15 — 额定功率：10 kVA — 最大输入电流：51 A — 额定输出电流：43 A
ESP10-20 — 额定功率：10 kVA — 最大输入电流：54 A — 额定输出电流：43 A
ESP15-15 — 额定功率：15 kVA — 最大输入电流：77 A — 额定输出电流：65 A
ESP15-20 — 额定功率：15 kVA — 最大输入电流：82 A — 额定输出电流：65 A
ESP20-15 — 额定功率：20 kVA — 最大输入电流：103 A — 额定输出电流：87 A
ESP20-20 — 额定功率：20 kVA — 最大输入电流：109 A — 额定输出电流：87 A
ESP30-15 — 额定功率：30 kVA — 最大输入电流：154 A — 额定输出电流：130 A
ESP30-20 — 额定功率：30 kVA — 最大输入电流：163 A — 额定输出电流：130 A
ESP40-15 — 额定功率：40 kVA — 最大输入电流：205 A — 额定输出电流：174 A

型号（±30%/±25%）
ESP4-30 — 额定功率：4 kVA — 最大输入电流：25 A — 额定输出电流：17 A
ESP5-25 — 额定功率：5 kVA — 最大输入电流：29 A — 额定输出电流：22 A
ESP5-30 — 额定功率：5 kVA — 最大输入电流：31 A — 额定输出电流：22 A
ESP7-25 — 额定功率：7 kVA — 最大输入电流：41 A — 额定输出电流：30 A
ESP7-30 — 额定功率：7 kVA — 最大输入电流：43 A — 额定输出电流：30 A
ESP10-25 — 额定功率：10 kVA — 最大输入电流：58 A — 额定输出电流：43 A
ESP10-30 — 额定功率：10 kVA — 最大输入电流：62 A — 额定输出电流：43 A
ESP15-25 — 额定功率：15 kVA — 最大输入电流：87 A — 额定输出电流：65 A
ESP15-30 — 额定功率：15 kVA — 最大输入电流：93 A — 额定输出电流：65 A
ESP20-25 — 额定功率：20 kVA — 最大输入电流：116 A — 额定输出电流：87 A

保护与装置

• 过电压保护：输出端 II 类浪涌保护器
• EMI/RFI 过滤器
• 输入断路器
• 保护旁路（自动）
• 维护旁路（手动）

仪表与安装

• 输出数字电压表
• 安装：室内
• 冷却：强制通风

技术规格

• 频率：50Hz ±5% 或 60Hz ±5%
• 电压调节：IGBT 控制
• 可选目标电压：220-230-240V
• 输出电压精度：±0.5%
• 允许负载变化：最高 100%
• 允许过载能力：150% 持续 2 秒
• 环境温度范围：-25 至 +45°C
• 存储温度范围：-25 至 +60°C
• 最大相对湿度：<95%（无冷凝）
