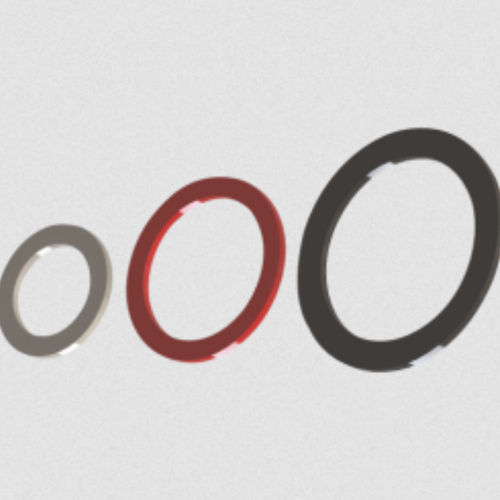

扁平垫圈 RN-TPV-G series
密封TPV

扁平垫圈 - RN-TPV-G series - ORTAC - 密封 / TPV

添加到我的收藏夹

添加到产品对比表

获取更多信息，请访问 ORTAC 网站

产品规格型号

类型

密封

形状

扁平

材料

TPV

内径

最多: 88 mm
(3.46 in)

最少: 16.5 mm
(0.65 in)

外径

最多: 99 mm
(3.898 in)

最少: 23 mm
(0.906 in)

厚度

最多: 2 mm
(0.079 in)

最少: 1.5 mm
(0.059 in)

产品介绍

产品
平垫圈 RN-TPV 系列（燃气用，材料：TPV）。

详情
材料：TPV
温度范围：-20 °C 至 +100 °C

技术数据
代码 | 尺寸 | 内径 | 外径 | 厚度
RN-TPV-G38 | G3/8" | 16.5 mm | 23 mm | 1.5 mm
RN-TPV-G12 | G1/2" | 21 mm | 26 mm | 1.5 mm
RN-TPV-G34 | G3/4" | 26.5 mm | 33 mm | 1.5 mm
RN-TPV-G100 | G1" | 33 mm | 42 mm | 1.5 mm
RN-TPV-G114 | G11/4" | 42 mm | 50 mm | 2 mm
RN-TPV-G112 | G11/2" | 48 mm | 58 mm | 2 mm
RN-TPV-G200 | G2" | 59.5 mm | 69 mm | 2 mm
RN-TPV-G212 | G21/2" | 75 mm | 80 mm | 2 mm
RN-TPV-G300 | G3" | 88 mm | 99 mm | 2 mm

特性 / 技术规格

材料：TPV
温度范围：-20 °C 至 +100 °C
可用代码和尺寸：
- RN-TPV-G38 — 尺寸 G3/8" — 内径 16.5 mm — 外径 23 mm — 厚度 1.5 mm
- RN-TPV-G12 — 尺寸 G1/2" — 内径 21 mm — 外径 26 mm — 厚度 1.5 mm
- RN-TPV-G34 — 尺寸 G3/4" — 内径 26.5 mm — 外径 33 mm — 厚度 1.5 mm
- RN-TPV-G100 — 尺寸 G1" — 内径 33 mm — 外径 42 mm — 厚度 1.5 mm
- RN-TPV-G114 — 尺寸 G11/4" — 内径 42 mm — 外径 50 mm — 厚度 2 mm
- RN-TPV-G112 — 尺寸 G11/2" — 内径 48 mm — 外径 58 mm — 厚度 2 mm
- RN-TPV-G200 — 尺寸 G2" — 内径 59.5 mm — 外径 69 mm — 厚度 2 mm
- RN-TPV-G212 — 尺寸 G21/2" — 内径 75 mm — 外径 80 mm — 厚度 2 mm
- RN-TPV-G300 — 尺寸 G3" — 内径 88 mm — 外径 99 mm — 厚度 2 mm
