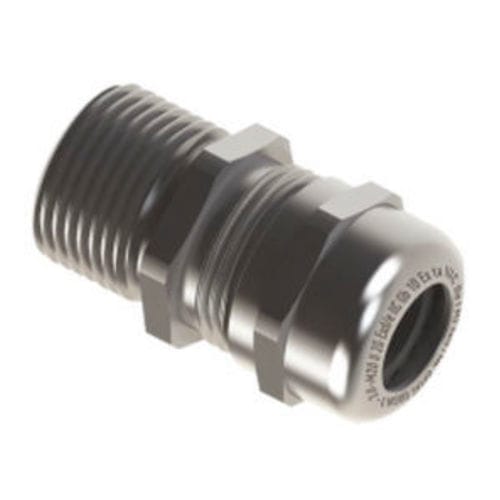

黄铜电缆接头 UAGT series镀镍黄铜铝框架不锈钢
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 材料
- 镀镍黄铜, 黄铜, 不锈钢, 铝框架
- 保护水平
- 防爆燃, EMC屏蔽, IP68, 铠装
- 其他特性
- 公制, 用于铠装线缆, 螺纹
- 线缆直径
最多: 63 mm
(2.48 in)最少: 4 mm
(0.16 in)- 螺纹直径
最多: 80 mm
(3.15 in)最少: 16 mm
(0.63 in)- 紧固范围
最多: 63 mm
(2.5 in)最少: 4 mm
(0.2 in)- 可用温度
最多: 180 °C
(356 °F)最少: -60 °C
(-76 °F)
产品介绍
产品
类型：UAGT 系列屏蔽型 EMC 防爆电缆接头，适用于装甲电缆
保护代码：I M2 Ex db I Mb / I M2 Ex eb I Mb；II 2G Ex db IIC Gb / II 2G Ex eb II Gb；II 2D Ex tb IIIC Db
证书：IEP 14 ATEX 0217X
材料：MS58 黄铜（可选镀镍）、不锈钢 AISI303 / AISI316L、铝合金
接地锥：MS58 黄铜（可选镀镍）
锁紧环：不锈钢 AISI303 / AISI316L
标准：EN 60079-0:2012；EN 60079-7:2007；EN 60079-1:2007；EN 60079-31:2009
防护等级：IP68
温度范围（按密封材料）：NBR -30 °C 至 +120 °C；氯丁橡胶 -40 °C 至 +100 °C；硅胶 -60 °C 至 +180 °C；TPE/V -30 °C 至 +100 °C
适用区域：ZONE1、ZONE2、ZONE21、ZONE22；气体组 IIA、IIB、IIC
电缆兼容性：屏蔽线与屏蔽电缆；适用于装甲电缆类型
技术参数（exd 型）— 主要尺寸示例
16 — UAGTXX/16/X — M16x1,5 — 3/8" — GL min. 15 — 夹持范围 mm: 4-8 — 扳手 B: 18 — 扳手 C: 17
20 — UAGTXX/20/X — M20x1,5 — 1/2" — GL min. 15 — 夹持范围 mm: 6-12 — 扳手 B: 22 — 扳手 C: 22
25s — UAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 15 — 夹持范围 mm: 10-14 — 扳手 B: 27 — 扳手 C: 24
25 — UAGTXX/25/X — M25x1,5 — 3/4" — GL min. 15 — 夹持范围 mm: 13-18 — 扳手 B: 30 — 扳手 C: 30
32 — UAGTXX/32/X — M32x1,5 — 1" — GL min. 15 — 夹持范围 mm: 13-18 — 扳手 B: 34 — 扳手 C: 30
32 — UAGTXX/40/X — M32x1,5 — 1" — GL min. 15 — 夹持范围 mm: 18-25 — 扳手 B: 40 — 扳手 C: 40
40 — UAGTXX/40/X — M40x1,5 — 11/4" — GL min. 15 — 夹持范围 mm: 18-25 — 扳手 B: 43 — 扳手 C: 40
40 — UAGTXX/50/X — M40x1,5 — 11/4" — GL min. 15 — 夹持范围 mm: 22-32 — 扳手 B: 50 — 扳手 C: 50
50 — UAGTXX/50/X — M50x1,5 — 11/2" — GL min. 15 — 夹持范围 mm: 22-32 — 扳手 B: 55 — 扳手 C: 50
50 — UAGTXX/42/X — M50x1,5 — 11/2" — GL min. 15 — 夹持范围 mm: 30-38 — 扳手 B: 60 — 扳手 C: 57
63s — UAGTXX/63s/X — M63x1,5 — 2" — GL min. 15 — 夹持范围 mm: 33-44 — 扳手 B: 70 — 扳手 C: 64
63 — UAGTXX/63/X — M63x1,5 — 2" — GL min. 15 — 夹持范围 mm: 45-50 — 扳手 B: 70 — 扳手 C: 75
72 — UAGTXX/80/X — M72x1,5 — 21/2" — GL min. 20 — 夹持范围 mm: 50-63 — 扳手 B: 90 — 扳手 C: 90
75 — UAGTXX/72/X — M75x1,5 — 21/2" — GL min. 20 — 夹持范围 mm: 45-55 — 扳手 B: 85 — 扳手 C: 75
75 — UAGTXX/75/X — M75x1,5 — 21/2" — GL min. 20 — 夹持范围 mm: 50-63 — 扳手 B: 90 — 扳手 C: 90
80 — UAGTXX/80/X — M80x2,0 — 3" — GL min. 20 — 夹持范围 mm: 50-63 — 扳手 B: 90 — 扳手 C: 90
技术参数（exe 型）— 示例行
16 — EUAGTXX/16/X — M16x1,5 — 3/8" — GL min. 7 — 夹持范围 mm: 4-8 — 扳手 B: 18 — 扳手 C: 17
20 — EUAGTXX/20/X — M20x1,5 — 1/2" — GL min. 8 — 夹持范围 mm: 6-12 — 扳手 B: 22 — 扳手 C: 22
25s — EUAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 8 — 夹持范围 mm: 10-14 — 扳手 B: 27 — 扳手 C: 24
25 — EUAGTXX/25/X — M25x1,5 — 3/4" — GL min. 8 — 夹持范围 mm: 13-18 — 扳手 B: 30 — 扳手 C: 30
32 — EUAGTXX/32/X — M32x1,5 — 1" — GL min. 9 — 夹持范围 mm: 13-18 — 扳手 B: 34 — 扳手 C: 30
32 — EUAGTXX/40/X — M32x1,5 — 1" — GL min. 9 — 夹持范围 mm: 18-25 — 扳手 B: 40 — 扳手 C: 40
40 — EUAGTXX/40/X — M40x1,5 — 11/4" — GL min. 9 — 夹持范围 mm: 18-25 — 扳手 B: 43 — 扳手 C: 40
附加信息
产品系列：Ex-proof EMC Type Cable Glands - UAGT Series
技术特性 / 规格
类型：UAGT 系列屏蔽型 EMC 防爆电缆接头，适用于装甲电缆
保护代码：I M2 Ex db I Mb / I M2 Ex eb I Mb；II 2G Ex db IIC Gb / II 2G Ex eb II Gb；II 2D Ex tb IIIC Db
证书：IEP 14 ATEX 0217X
材料：MS58 黄铜（可选镀镍）、不锈钢 AISI303 / AISI316L、铝合金
接地锥：MS58 黄铜（可选镀镍）
锁紧环：不锈钢 AISI303 / AISI316L
标准：EN 60079-0:2012；EN 60079-7:2007；EN 60079-1:2007；EN 60079-31:2009
防护等级：IP68
温度范围（按密封材料）：NBR -30 °C 至 +120 °C；氯丁橡胶 -40 °C 至 +100 °C；硅胶 -60 °C 至 +180 °C；TPE/V -30 °C 至 +100 °C
适用区域：ZONE1、ZONE2、ZONE21、ZONE22；气体组 IIA、IIB、IIC
电缆兼容性：屏蔽线与屏蔽电缆；适用于装甲电缆类型
技术参数（exd 型）— 主要尺寸示例
16 — UAGTXX/16/X — M16x1,5 — 3/8" — GL min. 15 — 夹持范围 mm: 4-8 — 扳手 B: 18 — 扳手 C: 17
20 — UAGTXX/20/X — M20x1,5 — 1/2" — GL min. 15 — 夹持范围 mm: 6-12 — 扳手 B: 22 — 扳手 C: 22
25s — UAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 15 — 夹持范围 mm: 10-14 — 扳手 B: 27 — 扳手 C: 24
25 — UAGTXX/25/X — M25x1,5 — 3/4" — GL min. 15 — 夹持范围 mm: 13-18 — 扳手 B: 30 — 扳手 C: 30
32 — UAGTXX/32/X — M32x1,5 — 1" — GL min. 15 — 夹持范围 mm: 13-18 — 扳手 B: 34 — 扳手 C: 30
32 — UAGTXX/40/X — M32x1,5 — 1" — GL min. 15 — 夹持范围 mm: 18-25 — 扳手 B: 40 — 扳手 C: 40
40 — UAGTXX/40/X — M40x1,5 — 11/4" — GL min. 15 — 夹持范围 mm: 18-25 — 扳手 B: 43 — 扳手 C: 40
40 — UAGTXX/50/X — M40x1,5 — 11/4" — GL min. 15 — 夹持范围 mm: 22-32 — 扳手 B: 50 — 扳手 C: 50
50 — UAGTXX/50/X — M50x1,5 — 11/2" — GL min. 15 — 夹持范围 mm: 22-32 — 扳手 B: 55 — 扳手 C: 50
50 — UAGTXX/42/X — M50x1,5 — 11/2" — GL min. 15 — 夹持范围 mm: 30-38 — 扳手 B: 60 — 扳手 C: 57
63s — UAGTXX/63s/X — M63x1,5 — 2" — GL min. 15 — 夹持范围 mm: 33-44 — 扳手 B: 70 — 扳手 C: 64
63 — UAGTXX/63/X — M63x1,5 — 2" — GL min. 15 — 夹持范围 mm: 45-50 — 扳手 B: 70 — 扳手 C: 75
72 — UAGTXX/80/X — M72x1,5 — 21/2" — GL min. 20 — 夹持范围 mm: 50-63 — 扳手 B: 90 — 扳手 C: 90
75 — UAGTXX/72/X — M75x1,5 — 21/2" — GL min. 20 — 夹持范围 mm: 45-55 — 扳手 B: 85 — 扳手 C: 75
75 — UAGTXX/75/X — M75x1,5 — 21/2" — GL min. 20 — 夹持范围 mm: 50-63 — 扳手 B: 90 — 扳手 C: 90
80 — UAGTXX/80/X — M80x2,0 — 3" — GL min. 20 — 夹持范围 mm: 50-63 — 扳手 B: 90 — 扳手 C: 90
技术参数（exe 型）— 示例行
16 — EUAGTXX/16/X — M16x1,5 — 3/8" — GL min. 7 — 夹持范围 mm: 4-8 — 扳手 B: 18 — 扳手 C: 17
20 — EUAGTXX/20/X — M20x1,5 — 1/2" — GL min. 8 — 夹持范围 mm: 6-12 — 扳手 B: 22 — 扳手 C: 22
25s — EUAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 8 — 夹持范围 mm: 10-14 — 扳手 B: 27 — 扳手 C: 24
25 — EUAGTXX/25/X — M25x1,5 — 3/4" — GL min. 8 — 夹持范围 mm: 13-18 — 扳手 B: 30 — 扳手 C: 30
32 — EUAGTXX/32/X — M32x1,5 — 1" — GL min. 9 — 夹持范围 mm: 13-18 — 扳手 B: 34 — 扳手 C: 30
32 — EUAGTXX/40/X — M32x1,5 — 1" — GL min. 9 — 夹持范围 mm: 18-25 — 扳手 B: 40 — 扳手 C: 40
40 — EUAGTXX/40/X — M40x1,5 — 11/4" — GL min. 9 — 夹持范围 mm: 18-25 — 扳手 B: 43 — 扳手 C: 40
附加信息
产品系列：Ex-proof EMC Type Cable Glands - UAGT Series
技术特性 / 规格
- 系列 / 型号：UAGT Series
- 类型：适用于装甲电缆的屏蔽 EMC 防爆电缆接头
- 证书：IEP 14 ATEX 0217X（提供 ATEX 证书）
- 材料：MS58 黄铜（可选镀镍）、AISI303 / AISI316L 不锈钢、铝合金
- 接地锥：MS58 黄铜（可选镀镍）
- 锁紧环：AISI303 / AISI316L 不锈钢
- 符合标准：EN 60079-0:2012；EN 60079-7:2007；EN 60079-1:2007；EN 60079-31:2009
- 防护等级：IP68
- 密封材料对应温度：NBR -30 °C 至 +120 °C；氯丁橡胶 -40 °C 至 +100 °C；硅胶 -60 °C 至 +180 °C；TPE/V -30 °C 至 +100 °C
- 适用分区 / 气体组：适用于 ZONE1、ZONE2、ZONE21、ZONE22；气体组 IIA、IIB、IIC
- 电缆兼容性：屏蔽线和屏蔽电缆；根据尺寸有宽广的夹持范围（示例：4-8 mm 到 50-63 mm）
- 可用尺寸：多种尺寸，从 M16 到大型公制螺纹（示例：M16、M20、M25、M32、M40、M50、M63、M72、M75、M80）
